鍋爐用熱式質量流量計

鍋爐用熱式質量流量計產品概述
氣體質量流量計是基於熱擴散原理而設計的流量儀表.即利用流體流過發熱物體時,發熱物體的熱量散失多少與流體的流量呈一定的比例關係.該係列流量計的傳感器有兩隻標準級的RTD,一隻用來做熱源,一隻用來測量流體溫度,當流體流動時,兩者之間的溫度差與流量的大小成線性關係,再通過微電子控製技術,將這種關係轉換為測量流量信號的線性輸出。
氣體質量流量計是利用熱傳導原理測量流體流量的儀表，該儀表采用恒溫差法對氣體質量流量進行準確測量。熱式氣體質量流量計具有體積小，數字化程度高，安裝方便，測量準確等優點。

鍋爐用熱式質量流量計產品的技術優勢
1、專有流量數據模型算法；模糊理論控製溫度、濕度算法；
2、高性能智能微處理器及模數、數模轉換芯片；
3、寬量程比1000：1；大口徑，低流速，壓損可忽略；
4、直接測量質量流量，無須溫壓補償；
5、低流速測量非常靈敏；
6、設計、選型方便，安裝、使用簡便；
7、適合各類單一或混合氣體流量測量。

鍋爐用熱式質量流量計產品特點
1、氣體質量流量計采用穩定性*高的**技術鉑RTD傳感器
2、采用享有專有技術“平衡結構封裝”，介質溫度自補償
3、專有算法,可實現高線性、高重複性、高精度
4、量程比寬1000:1，可據用戶要求可拓展
5、可實現大管徑小流量測量，*小流量可測低至零,分辨率0.001m/s
6、無可動部件、振動影響可忽略
7、直管段要求不高1-2D
8、與介質的溫度、壓力無關
9、專有高溫算法，介質溫度可達+510℃，
10、熱式氣體質量流量計采用高濕算法，實現高精度測量
11、對流量信號鍵入12點動態修正，內置10點修正
12、在線動態校正電流/電壓輸出
13、對粉塵等小顆粒不敏感
14、在線不斷流裝卸，維護方便

鍋爐用熱式質量流量計應用場合
1、公用工程-電﹑氣﹑ 水處理的監控 管道的氣體；通用係統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣
2、石油與天然氣工業 能量交換；填井氣回收； 燃氣計量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控
3、電力行業 燃料係統中氣體分配過程中的氣體測量；鍋爐及輔助係統中各種氣體的測量；燃氣爐中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量
4、化學行業 煙氣循環監測；采樣係統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量
5、冶金行業 鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦爐煤氣的測量；軋鋼廠加熱爐燃氣（高爐煤氣、焦化煤氣、天然氣等）的測量控製；熱處理淬火爐等的氫、氧、氮等氣體的控製
6、紙漿與造紙行業 廢水處理係統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃氣和空氣送風測量
7、食品及醫藥行業 加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風係統；鍋爐進氣﹑廢氣﹑過程控製
8、環保 沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；汙水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和**X的排量 9、其他行業 工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控製燃料；水泥工業豎式磨粉機排放熱氣流量控製

鍋爐用熱式質量流量計性能指標
1、測量範圍：0.5-100Nm/s （20℃，101.33KPa）
2、準確度: ±1%的讀數 ±0.5%滿量程
3、量程比：通常100：1（取決於標定流量的範圍）
4、管徑範圍: 15mm～6000mm
5、應用範圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體
6、環境溫度範圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小於90%RH
7、介質溫度範圍: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
8、傳感器直徑：ф3、ф2.5
9、插入式傳感器探杆直徑：ф19（標準）、ф16、ф12
10、傳感器材質：316不鏽鋼、哈氏合金、鈦
11、探杆材質（保護套）： 316不鏽鋼（標準）、哈氏合金
12、雙向測量介質流量
13、模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, *大負載:1000Ω
14、累積脈衝量輸出
15、鍵入12段非線性修正，內置10段非線性修正
16、通訊：串口輸出RS232/RS485
17、供電電源：24VDC/600mA；220VAC/2W；110VAC/3W
18、報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定
19、大屏幕LCD顯示：七位瞬時流量，八位累積流量
20、過程壓力:1.6Mpa（*大20MPa）
21、安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接）適用於DN80以上的管道安裝，管道式（法蘭、螺紋連接）適用於DN15以上的管道安裝。
22、防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防護等級：IP65

鍋爐用熱式質量流量計傳感器參數

鍋爐用熱式質量流量計流量範圍

鍋爐用熱式質量流量計外形尺寸

附錄 1 結構尺寸圖

附錄 2 滿管式流量計數據表

管段式傳感器管段尺寸表（法蘭連接）

1. 法蘭采用國標 GB/T9119-2000 標準。並依照 GB/T9119-2000 標準加工生產。

2. 對於 DN25～DN80 可以采用管螺紋連接，但要與儀表提供商達成技術協商一致後方可執行。

3. 表中隻給出了*高 1.0Mpa 額定壓力數據，高於額定壓力的可以定做，但要與儀表提供商達成技術協商一致後方可執行。

4. 當公稱通徑 DN600 以上儀表有多種設計方案，在選購是客戶可以與儀表提供商進行技術溝通，我們可以按照您的要求設計生產，如果客戶沒有任何要求我們再滿足您基本要求的前提下，就按照我們設計生產。

附錄 4 部分氣體物理參數

①表示 15.6℃ 壓力 101.325kpa

鍋爐用熱式質量流量計接線

1 傳感器接線端子說明

2 輸出接線端子說明及接線方法：

(1)電源的接法

a.交流電源供電的接法

b.直流 24V 供電的接法:

(2)四線製 4-20mA 電流輸出和 HART 手操器的接法:

(3)RS-485 通訊的接法

(4)脈衝輸出的接法

(5)報警輸出的接法:

鍋爐用熱式質量流量計安裝

現場插入式儀表安裝

（1）安裝地點的選擇

選擇水平直管段安裝，安裝點表前和表後的直管段要求為：安裝點上遊的節流元件距安裝點必須大於 5 倍管道直徑，安裝點下遊的節流元件距安裝點必須大於 3 倍管道直徑，有條件的情況我們建議盡量使表前表後直管段長些。

（2）安裝底座

底座根據安裝方式不同，分為標準型和精簡型，安裝時應使底座位於管道截麵方向的*頂端，並使底座通孔的軸心垂直管道軸心。理想的底座焊接位置和焊接工藝。（如下圖)

安裝球閥

將不鏽鋼專用閥門與焊接管道上的底座緊固前，應在壓接觸麵使用密封墊（介質溫度在 100℃一下使用尼龍材料。100℃以上使用紫銅材質也可選用樂泰567 專用管螺紋膠進行密封）圖 8 為安裝完成的效果圖

打孔

經相關技術人員確認符合在線安裝的場合，用專用的打孔器開孔，可以實現在線不停產開孔安裝。停產打孔時可以采用多種方法，但要保證孔的軸心與底座的孔心同心，若不能保證同心建議可將管道上的孔大些，這樣有一定間隙可以調整。

儀表的安裝

參照附錄 1 圖（標準型熱式氣體質量流量計）

1) 將儀表傳感器連接杆上的止退螺母鬆開，使傳感器存儲腔連接螺母能沿著傳感器連接杆向傳感器方向滑動，使其傳感器能完全縮入傳感器存儲腔連接螺母中。

2) 將傳感器存儲腔連接螺母旋緊於專用球閥上（在旋入前需在他們之間加裝密封墊片）

3) 打開專用球閥，將傳感器連接杆插入管道，直至止退螺母能夠與腔式連接螺母鎖緊。

4) 轉動傳感器連杆，使標記箭頭與介質流動方向相同，鎖緊止退螺母。

5) 更改轉換器方向，如果顯示屏的方向不能滿足現場顯示角度的要求，可以更改顯示屏的方向，顯示表頭可以在水平 6 個方向轉動。切斷電源，打開轉換器前蓋，拆下傳感器與轉換器連線，（4 組共 6 根 接線位置排列為從左到右依次為【兩根紅色一組】【一根紅色一組】【一根黃色一組】【兩根黃色一組】 ）我們在出廠是已將組別分好。鬆開表頭法蘭（旋掉 6 顆 M6 的內六角螺絲），此時可以慢慢的移動表頭（千萬要小心不能講表頭跌落）。當觀測方便，重新固定法蘭，並連接傳感器與轉換器連線，蓋緊前蓋接通電源。

6) 如果您是橫向安裝的本款儀表的顯示屏可以 90°180°270°的靈活安裝，滿足你現場實際需要。

參照附錄 2 圖（精簡型熱式氣體質量流量計）

1) 在安裝精簡型熱式氣體質量流量計前請確認管道的實際內徑和壁厚。

2) 將熱式氣體質量流量計的其餘部分一起裝入專用球閥內，根據實際管道內徑和壁厚計算出要插入的深度。這一步可以插入個大致尺寸並用手擰緊螺母。

3) 轉動傳感器連杆，使標記箭頭與介質流動方向相同。

4) 根據現場測得的數據換算出在傳感器連接杆上的相應刻度，鎖緊螺母即可。

5) 如果您是橫向安裝的本款儀表的顯示屏可以 90°180°270°的靈活安裝，滿足你現場實際需要。

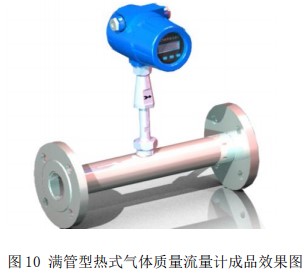

參照附錄 3 圖（滿管型熱式氣體質量流量計）

滿管型儀表在出廠是已經把傳感器正確的裝配在專用的管段上，用戶隻需要把管道裝配到現場，因此相對現場插入式的安裝要簡單些。*先在管路上選擇合適的安裝點然後按照必要配套的管段的長度切割管道、安裝相應法蘭和螺栓。確定流體流量要與滿管型熱式氣體質量流量計所標的流量標識一致。並且顯示屏要垂直與水平麵，管道軸心要平行水平麵，誤差不能超過±2.5°*後用螺栓鎖緊儀表。

各種安裝後效果圖
