樹脂流量計

樹脂流量計產品概述

橢圓齒輪流量計是用來測量液體流量的精密儀表。係直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控製。對於不同的測量介質酸、堿、有機液、油品、食品等，流量計可以選用不同的材料鑄鋼、不鏽鋼和316製造，適用於化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。帶發訊功能的流量計能與本公司的流量積算儀等儀表配套，便於集中檢測，輸出標準信號，作自動控製和數據處理等用，並可直接與計算機聯網。

樹脂流量計產品特點

1、測量精度較高：0.2級與0.5級；

2、機構簡單、堅固、運行可靠；

3、特別適合於測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；

4、安裝容易。流量計前後不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。

5、廣泛用於各種油品及對鑄鐵不腐蝕液體介質的計量

6、用於高壓、低腐蝕性介質的計量

7、廣泛用於有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量

8、為了防止流量計的齒輪被雜質卡死，在流量計的上遊必須安裝過濾器

9、防爆等級：ExiaIICT6

樹脂流量計的主要技術參數

1、本安防爆: ExiaⅡCTSdⅡBT4

2、連接方式:法蘭連接:DN10～DN200

3、安裝方式:水平、垂直

4、口徑係列: DN10，15，20，25，40，50，80，100

5、壓力損失: ≤0.1MPa

6、精度等級:普通型0.5級，高精度0.2級

7、介質壓力:普通型1.6MPa,高壓型3.2MPa

8、粘度範圍:普通型:0.6～200mpa.s,高粘度200～1000mpa.s

9、介質溫度:普通型＜120℃，高壓型＜200℃

10、表體材質:鑄鐵、鑄鋼、不鏽鋼等

11、轉動部件:鋁合金、不鏽鋼等

樹脂流量計的工作原理

LC係列橢圓齒輪流量計由流量變送器和計數機構組成，變送器的主要部分是由計量腔、裝在計量腔內一對橢圓齒輪轉子和密封聯軸器組成。計數機構則包含減速機構、精度調節機構和字輪顯示器。轉子與計量腔組成若幹己知體積的空腔作為計量單位。一對橢圓齒輪轉子由同步齒輪保持適當的位置關係，在流量計進出口處的壓差下推動轉動，並不斷地將進口液體經空腔計量後送至出口。密封聯軸器將橢圓齒輪旋轉的總數，以及旋轉的快慢傳遞給計數機構，機械式計數機構有指針顯示和字輪累積。電子式計數機構對流量計轉子的旋轉信號傳遞給傳感器而產生相應的電信號進行處理，並在顯示屏上顯示出液體的瞬時流量和累計流量。


樹脂流量計流量範圍


樹脂流量計選型說明


樹脂流量計安裝注意事項
1、安裝前應徹底清洗管道，並在流量計前安裝過濾器，以防止雜物進入流量計。被測液體含有氣體時，應安裝空氣分離器。
2、應注意必須把流量計的橢圓齒輪軸安成水平位置，即表盤與地平麵垂直。調節流量和啟動，關閉的閥門應分別安裝在流量計的進出口端。
3、流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致。

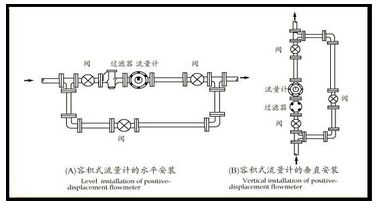

4、連續流程的管道，安裝流量計的水平管道應裝有旁路閥，以便定時清洗、檢修。在垂直管道上流量計，應裝在旁路管道中以防止雜物落入儀表內。
5、流量計在正確安裝的條件下，為便於讀數，可根據需要將計數器旋轉180°或90°安裝要求見
