汙水流量計如何選型

儀表的選型很重要，有關資料表明，儀表在實際應用中有2/3的故障是儀表選型錯誤或使用不當造成的，因此，在確定選用電磁流量計之後，還應根據不同的工藝、環境、測量、介質等綜合考慮。
3. 1 口徑選擇
根據該汙水處理廠提供的工藝管道直徑、管道壓力及汙水流速，選擇口徑D-6 0 0mrn的電磁流量計，現場不需要縮管和擴管。
3 .2 內襯、電*材料選擇
汙水流量計主要用於測電導率≥5U S/cm的流體流量，應根據被測物質的腐蝕性、磨損性、溫度及凝結性等特點和價格承受能力，應選擇不同內襯、電*材料。
汙水流量計的內襯材料有：耐腐蝕性中等、耐一般低濃度的酸、堿、鹽的氯丁橡膠材料，耐磨損性強而耐腐蝕性能一般的聚氨臘橡膠，耐腐蝕性能強和適於溫度高的聚四氟乙烯，化學性質等同於聚四氟乙烯的抗拉、抗壓聚全氟乙丙烯，耐稀酸、堿、鹽的溫度<60℃的聚乙烯和溫度< 100℃的聚苯硫醚等。

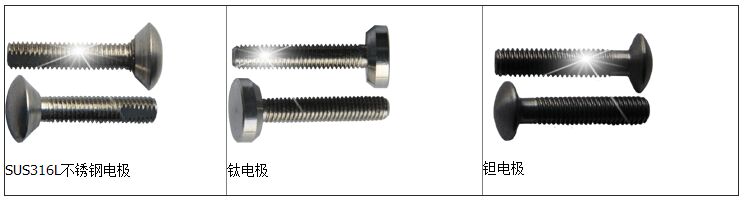

電*材料裝於其管道內壁，與被測物質直接接觸，故應根據被測物質的腐蝕性選定。電磁流量計電*的材料有：耐鹽和小於50%濃度堿溶液的鈦(Ti)電*，耐酸和鹽的鉭(Ta)電*，耐腐蝕能力強的貴金屬鉑電*，不適於鹽酸的哈氏合金C電*和不適於硝酸的哈氏合金B電*，耐腐蝕能力一般、但價格低廉的不鏽鋼316L等。

根據該汙水處理廠主要處理生活廢水及工業廢水，再考慮用戶能接受的價格，選用氯丁橡膠材料內襯和不鏽鋼316L材料電*。
3 .3 防護等級的選定
根據**標準，傳感器有IP65噴水型和IP68潛水型兩種防護等級，根據用戶實際安裝地點在低矮的井道中，所以傳感器選IP68防塵潛水型。
3 .4 附加功能的選擇
(l) 對於選定的基本型，汙水流量計已帶LCD顯示、4-20mA電流輸出和0—lKHz頻率輸出，根據流量計和計算機通訊的要求，需增加RS-485通訊口功能，
(2) 對於傳感器安裝在地麵以下，應選擇分體型。
4 . 汙水流量計的安裝和調試
4.1 安裝要領
(1) 安裝點選擇在管道*低處
在確認被測物質流向之後，安裝點要選擇在任何時候測量導管內都能充滿液體，以防止由於測量導管內無液而指示不在零位所引起的誤差。
(2) 直管段保證在前5D後3D
為獲得儀表測量精確度，在傳感器上遊側的直管段長度不小於5D下遊側不小於3D(D為傳感器的名義直徑)。若在傳感器上遊側有兩個以上的彎頭或其它阻流件，則前置直管段應大於1 0D。
(3) 信號電*在水平方向
水平安裝時要使電*軸線平行於地平線，因為處於底部的電*易被沉澱物覆蓋，被測介質中偶存氣泡擦過遮住電*表麵，使輸出信號波動。
(4) 盡量避開振動源、磁源大功率電機、變壓器）
由於電磁流量計的測量感應電壓很小，電壓較低，易受外界電磁噪聲的影響，故在安裝時應進行可靠的 接地連跨）接。SINIER的4電*設計可以有效地優化係統，節約成本。
4. 2 轉換器安裝和調試
一體化電磁流量計無單獨安裝轉換器，分體式轉換器安裝在傳感器附近或儀表室，場所選擇餘地較大，環境條件好些。轉換器和傳感器間距離受製於被測介質電導率和信號電纜型號，即電纜的分布電容、導線截麵和屏蔽層數、用製造廠儀表所附加規定型號的信號電纜。電導率較低傳輸距離較長時，應用二層屏蔽電纜。
為了避免幹擾信號，信號電纜必須單獨穿過接地保護鋼管內，不能把信號電纜和電源線安裝在同一鋼管內。
功能性調試時，由智能轉換器對儀表分別進行參數的讀取，臨界值報警試驗等，然後進行流量係數值的寫入。
5 . 儀表投運及故障處理
汙水流量計在投運前，應對管道及流量計進行徹底檢查，包括管道雜物等清理，電*處幹燥處理。還包括電氣線路的檢查，*先應對線路的接地進行檢測，確保接地可靠後，還需進行絕緣電阻及接地電阻測試。
該汙水流量計正常投運一年多來，基本上未出現故障，但是一年後，出現工作異常，具體表現為測量值變大或變小，或者是不停地波動，且經現場檢查，已排除管道不滿管、介質含氣等現象的可能性，發現這類問題的出現可能是與電纜線故障有關。因為流量計隨管道埋敷在地下，傳感器具有IP68防護結構，轉換器安裝在儀表箱或室內，兩者通過電纜連接，由於地麵沉陷，山區環境潮濕等現場情況的變化，傳感器和轉換器未徹底做好電纜接頭處的防潮（防水）等處理．恰逢該接頭處於一個潮濕的環境，如儀表井、電纜溝等，潮氣侵入電纜接頭，都有造成如下的可能：
(l) 信號線對地絕緣下降，引起信號衰減，*終是測量結果偏小；
(2) 信號電纜連接處接觸電阻變大，使測量值變小，若該接觸電阻不穩定，則測量值無法穩定，且易引入幹擾；
(3) 勵磁線圈對地絕緣下降，造成測量結果偏小；
(4) 信號線勵磁線對地絕緣性能下降，使得測量結果遠大於正常的數據，如這種幹擾不穩定，對儀表的影響也變化不定，繼而出現波動；
(5) 勵磁回路電纜連接處接觸電阻變大，使轉換器的勵磁回路處於非恒流工作區域，勵磁電流下降，同樣造成測量結果偏小，若該接觸電阻不穩定，則測量值出現波動。
判別這類異常情況，因發生在信號回路，判斷有一定難度，隻有深入現場，在排除流量計其它可能性故障後，就應檢查電纜是否有問題，現場儀表維護人員隻要把現場的勵磁回路電阻測量值與廠方提供的數據作比較，測試接地電阻，逐步判定問題所在，繼而采取措施，或更換整根電纜，或保持電纜接頭處幹燥等。

6. 結束語
由於汙水流量計運行環境較為複雜，影響其正常工作的因素眾多，調試技術需要不斷總結和更新。總之，隻要我們合理選用、正確安裝汙水流量計，並采取有效的措施加蟻維護，就能避免或減少故障的發生，延長儀表的使用壽命，為生產提供準確可靠的計量數據。
