dn50靶式流量計

靶式流量計可管道法蘭式安裝和插入式安裝方式兩種。可以測瀝青，原油，導熱油的高溫，高粘度液體。

靶式流量計集流量、溫度、壓力檢測功能於一體，采用先進的單片機技術和電容式壓力傳感器，產品無可動部件，抗振動、抗雜質、抗幹擾能力強；具有操作簡單，安裝容易，免維護，故障自檢，運行費用低等一係列特點。已廣泛應用於半水煤氣、焦爐煤氣、重油、渣油計量、瀝青、液體石蠟、甲苯、硫酸、天然氣、甲烷氯化物、煙道氣、氯氣、汙水（汙水流量計）、純淨水等以及其它特殊介質的計量，解決了多年來業內疑難流量計量。

當介質在測量管中流動時，因其自身的動能與靶板產生壓差，而產生對靶板的作用力，使靶板產生微量的位移，其作用力的大小與介質流速的平方成正比，靶板所受的作用力經靶杆傳遞，使傳感器的彈性體產生微量變化，從而打破貼片電容組成的電橋平衡。產生與流量在靶板上作用力對應的電壓信號：由流體流量特征的影響，流量與電橋產生的電壓的平方成正比。

1、整台儀表在設計中無可動部件，插入式結構，拆卸方便；

2、可選用多種防腐及耐高低溫材質(如哈氏合金，鈦等)；

3、整機可做成全密封無死角(焊接形式)，無任何泄漏點，可耐 42MPa 高壓；

4、儀表內設自檢程序，故障現象一目了然；

5、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；

6、可就地采用幹式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；

7、具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；

8、具有一體化溫度、壓力補償，直接輸出質量或標方；

9、具有可選小信號切除、非線性修正、濾波時間可選擇；

10、能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；

11、計量準確，精度可達到 0.2%；

12、重複性好，一般為 0.05～0.08%，測量快速；

13、壓力損失小，僅為標準孔板的 1/2△P 左右；

14、抗幹擾，抗雜質能力特強；

15、可根據實際需要更換阻流件(靶片)而改變流量範圍；

16、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；

17、安裝簡單方便，*易維護；

18、多種輸出形式，能遠傳各種參數；

19、抗震動性強，一定範圍內可測脈動流；

被測介質：液體；氣體；蒸汽

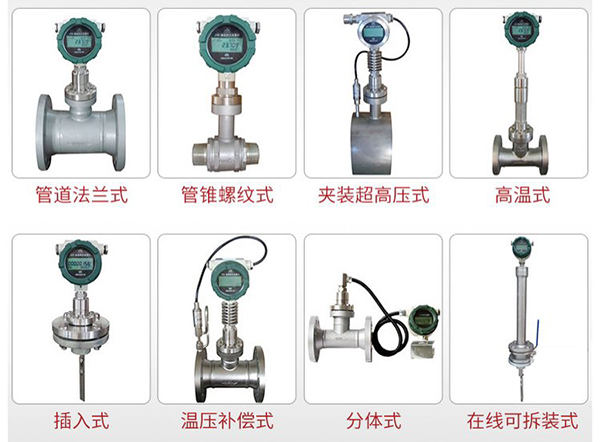

公稱直徑：法蘭式 15～500mm；夾裝式 15～500mm；插入式 65～3000mm

公稱壓力：0．6～42MPa；0.6～42MPa；0.6～42MPa

介質溫度：-200℃～+500℃或更高溫度

精確度：±0.2%；±0.5%：±1.0%；±1.5%

範圍度：1：3(液體)；1：10(蒸汽)；1：5(液體、氣體)；1：10(液體、氣體)；1：10(蒸汽)

補償形式：溫度補償；壓力補償

重複性：0.05%～0.08%

供電電源：機內自備鋰電池(3.6V)；外供電源 24VDC

輸出形式：現場顯示；4～20mA 二線製；脈衝 0～5V；RS485/RS232；GPRS 無線遠傳

測量管材料：碳鋼；不鏽鋼；亦可按用戶要求協商提供

防爆等級：本安型(ExiaIICT4)；隔爆型(ExdIICT4)

防護等級：IP65；IP67

法蘭規格：流量計連接法蘭規格執行 GB/T 係列標準，也可以根據用戶要求特殊加工。

氣體類：

煤氣、空氣、氫氣（氫氣流量計）、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等

液體類：

重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、矽油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車塗料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、 煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等

·整台儀表在設計中無可動部件，插入式結構,拆卸方便

·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）

·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓

·儀表內設自檢程序，故障現象一目了然

·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠

·可就地采用幹式標定方法，即采用砝碼掛重法。單鍵操作可完成標定

·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低

·具有一體化溫度、壓力補償，直接輸出質量或標方

·具有可選小信號切除、非線性修正、濾波時間可選擇

·計量準確，精度可達到0.2%

·重複性好，一般為0.05～0.08%，測量快速

·壓力損失小，僅為標準孔板的1/2△P左右

·抗幹擾，抗雜質能力特強

·可根據實際需要更換阻流件（靶片）而改變流量範圍

·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖

·安裝簡單方便，*易維護

·多種輸出形式，能遠傳各種參數

·抗震動性強，一定範圍內可測脈動流
