插入式超聲波流量計

安裝時在被測管道上使用專用開孔工具打孔，將傳感器和被測介質直接接觸測量，可帶壓不停產安裝。該款傳感器解決了外敷式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。

管道材質為碳鋼或不鏽鋼時可直接焊接安裝，對於不可直接焊接的管道，如鑄鐵、玻璃鋼、pvc、水泥管等需配備廠家製作的專用管箍方可安裝，為防止漏水，用戶訂貨時請提供被測管道的精確外徑或周長。

◆超聲波流量計采用了低電壓、多脈衝時差原理.

◆ 整機線路采用硬件無關化設計方法，元器件性能的差異不影響測量性能，保證了超聲波流量/熱量計的一致性；

◆ 所采用的元器件均為國際上*新、*先進的大規模集成電路；

◆ 線路板的焊接采用國際上先進的SMD自動貼裝焊接工藝；

◆ 靈活多變的中文顯示主機和多樣化的傳感器滿足各種不同的工業現場。

1、使用工況條件

（1）測量介質：水、海水、汙水、工業用水、循環水、酸堿液、汽油、柴油等能傳播超聲波的單一均（jun1）勻穩定的液體。

（2）管路材質：鋼、不鏽鋼、鑄鐵、水泥、PVC等材質質密的管道，允許有襯裏。

（3）測量管徑：DN15-DN6000mm。（外縛：15-6000；插入：80-6000；管段：15-1000）

（4）測量流速：0-±32m/s。

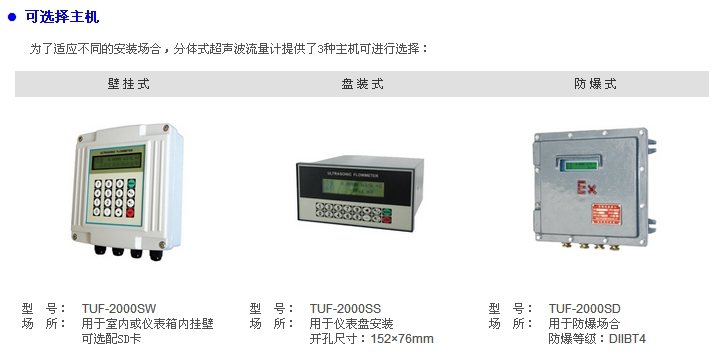

（5）主機安裝方式：壁掛式、盤裝式、便攜式、手持式。

（6）傳感器安裝方式：外縛式、插入式（采用不停產安裝、無壓力損失）、管段式（可浸水工作）。

（7）傳輸距離：探頭到轉換器的距離可達500m（超過此長度請與我方聯係）。

（8）工作電源：AC220V或DC8-36V或AC7-30V。

（9）環境溫度：主機-30℃~+80℃，探頭：-40℃~+160℃。

（10）環境濕度：相對濕度≤90RH。
2、主要技術特點

1.安裝方法的選擇

超聲波流量計適用於DN80mm以上的管道，通常情況下采用Z法安裝。

隻有當安裝空間不夠時（見下圖），小於DN200mm的管道可以選用V法安裝，大於DN200mm的管道可以選用平行插入超聲波流量計。

2.輸入測量參數，得到安裝距離

在開始測量前需要對流量計進行初始設置，通常是10-26號菜單逐項進行設置（M39菜單備有多種語言可供選擇），設置完成後在M25可以得到超聲波流量計安裝距離。對於平行插入超聲波流量計，探頭選項為PI水表探頭：探頭管道夾角為0°；靜止狀態流體長度為0mm；探頭間直線距離在200mm-300mm之間任選，*終以實際安裝結果來確定；單隻聲契延遲時間為0μs。對於標準超聲波流量計采用Z法時，安裝距離=內徑-10mm。

3.安裝點定位

（1）Z法的定位 Z法的定位要保證以下兩點：

●安裝距離=兩個超聲波流量計之間沿管軸方向的垂直距離。

●保證兩個超聲波流量計在同一軸麵上（兩個超聲波流量計的連線通過軸線）。

（2）V法的定位

V法的定位要保證以下兩點：

●安裝距離=兩個超聲波流量計之間沿管軸方向的垂直距離。

●保證兩個超聲波流量計在同一水平線上。

（3）平行插入超聲波流量計的定位

平行插入超聲波流量計的定位要保證以下兩點：

●安裝距離=兩個超聲波流量計之間沿管軸方向的垂直距離。

●保證兩個超聲波流量計在同一水平線上，插入深度為管內徑的1/3處。

超聲波流量計的定位方法可以有很多，推薦下列方法：

製作定位紙：取一條長4D（D為管徑），寬200mm（或D）的矩形紙帶（根據現場情況，可以用防濕、防腐蝕的材料代替紙帶），在距邊緣約100mm處劃一條線（如圖1）。將定位紙纏繞在表麵已清理幹淨的管道上，注意必須把紙兩邊互相重合對齊，才能使所劃的線與管軸相平行（如圖2）。延長定位紙上的直線在管道上劃一直線，所劃直線與定位紙一邊緣相交點為A（如圖3）。從A點開始，沿著定位紙邊緣量出管道1/2周長，該平行交叉點為C，在C點劃一條與管軸平行的直線（也就是與定位紙上的直線平行，如圖4）。去掉定位紙，從點C開始，在所劃直線上量出安裝距離L，從而決定出B點。這樣A、B兩點為安裝位置；例如L=280mm(如圖5)，將球閥底座分別焊接在A和B兩點上，注意球閥座中心點一定要分別與A和B兩點重合。

4、焊接球閥底座（如圖6）

安裝管道材質為碳鋼時可直接焊接安裝，對於不可直接焊接管材（如鑄鐵、水泥管等），需采用定製的專用管箍（帶密封膠墊），球閥底座已事先焊在管箍上，將管箍直接緊固到被測管道上。焊前必須將焊點附近的管道表麵處理幹淨，焊接時注意一定不要夾雜氣孔，以防漏水，甚至斷裂。

注：

●焊接前請將底座內的密封墊圈取出。

●焊接前必須將焊點附近的管道表麵處理幹淨，除去鏽跡油漆以防底座與管道焊接不實。

●焊接時必須保證球閥底座中心點和所選擇超聲波流量計安裝點重合。

●焊接完畢後將球閥用力扭進底座內，注意壓緊密封墊圈.保證開孔後不會漏水。

●在焊接底座的時注意不要讓焊渣落在在底座的內螺紋上.建議用紙或廢棄織物沾水後放在底座中間進行封堵對底座內螺紋進行保護，以免底座螺紋焊接過程中受損球閥不能扭入底座。

5、管道帶壓開孔（如圖7）

將密封墊圈放入已焊接好的底座中，再將特製球閥擰入，注意壓緊密封墊圈，防止漏水。將開孔器密封護套與球閥外螺紋連接。擰緊後，打開球閥，推動鑽杆直至與管道外壁接觸，將手電鑽與鑽杆接好鎖緊，接通電源，開始鑽孔。在鑽孔過程中電鑽保持低速，轉速不要過快、以免卡鑽，甚至鑽頭折斷。鑽透後，拔出鑽杆直到開孔器鑽頭的*前端退至球閥芯後，關上球閥，卸下開孔器。

注：

●開空前*先確定管道內壓力，當管道壓力超過1.0MPa時，安裝需慎重；當管道壓力超過1.6MPa時，切勿安裝，請與廠家聯係，以免發生危險。

●電鑽在工作時必須保證鑽機與管道垂直，以鑽孔出現偏差，在鑽孔過程中電鑽保持低速轉速不要過快，以免卡鑽，甚至鑽頭折斷。

6．超聲波流量計探頭杆安裝（如圖8）

（1）插入深度的計算

超聲波流量計為不鏽鋼模具精鑄，超聲波流量計的長度出廠時已固定。所以，超聲波流量計探頭杆插入深度隻和管壁厚度有關。標準插入型超聲波流量計探頭杆留在管道外側的長度L=25mm-壁厚，加長插入型超聲波流量計探頭杆留在管道外側的長度L=90mm-壁厚。

將超聲波流量計探頭杆旋入特製球閥，當旋至球閥芯時，輕擰鎖緊螺母防止漏水，打開球閥，繼續旋入超聲波流量計，直至超聲波流量計插入深度為L=25mm-壁厚（見圖8）為止。



當兩個超聲波流量計的防水接頭是相對向內時，超聲波流量計的發射角度是正確的。然後以計算的插入深度為基準正時針或逆時針輕微旋轉探頭找到信號強度和信號質量的*大值。緊固好鎖緊螺母，以防止探頭杆轉動和漏水。

①超聲波流量計發射麵：陶瓷材料，安裝時插入深度為發射麵的下沿與管內壁持平（計算方法為L=25mm-壁厚），注意兩個超聲波流量計的發射方向是發射麵相對。

②球閥底座：焊接於管外壁或特製管箍，用來固定特製球閥。注意安裝時其中心點和安裝點重合。

③特製球閥：用來實現帶水帶壓安裝、更換、維修超聲波流量計。

④開孔器緊固螺紋：用來密封、固定開孔器，實現帶水帶壓安裝。

⑤鎖緊螺母：用開孔器開孔時密封防水，安裝完成時密封定位超聲波流量計探頭杆。

⑥探頭杆：用來旋入調節超聲波流量計發射麵的插入深度和發射角度。

⑦接線盒：用來連接插入超聲波流量計和主機，調試完畢後可灌膠防水。

⑧防水接頭：調試完畢後應緊固防水接頭，以免接線盒進水。防水接頭的方向代表了超聲波流量計的發射方向。

檢查超聲波流量計是否正確安裝，參見*27頁檢查安裝是否正確，如果達到安裝要求就可以用矽膠灌封接線盒，然後擰緊接線盒密封蓋和電纜防水接頭，以防止漏水。

注意事項

1.球閥底座的焊接過程中一定避免夾渣、砂眼、滲水等現象

2.兩個球閥底座的焊接必須保證在同一軸麵上，以防超聲波信號接收不理想；

3.開好孔後必須將球閥內鐵屑等雜質清理幹淨，以防超聲波流量計探杆放入時出現螺紋粘連、強死等現象；

4.必須保證兩個超聲波流量計前端的超聲波信號發射麵相對（即兩個超聲波流量計的進線孔同時向上或向下）；

5.超聲波流量計安裝完後一定將鎖緊螺母擰緊，以防超聲波流量計鬆動；

6.接好線後一定將接線盒灌膠，擰緊密封蓋，以防進水；

7.充足作業空間，管外壁距離牆或井壁水平距離至少700mm；

8.要確定管道的壓力，1.6MP以下才可以開孔；

9.開孔的時候注意電鑽的電源插頭遠離地麵，以免水噴到插座發生危險；

10.孔結束後，用扳手打開閥門放水，把裏麵的鐵屑衝出來，防止損傷探杆；

11.開孔供熱管道的時候，有條件的話先降低鍋爐的溫度，然後再開孔防止燙傷。
