防爆電磁流量計概述
電磁流量計是目前功能*多，性能*好的流量儀表，在液體測量方麵應用廣泛，可長期穩定工作在各種環境惡曆的現場。除了初始化程序和主程序之外，軟件係統還包括中斷服務程序。其中，定時器中斷服務程序主要用來產生控製模擬開關通斷的時序、測量時段A/D轉換的開始點以及整個控製.測量周期的長短;A/D中斷服務程序負責控製A/D轉換結果的保存、通道的選擇以及轉換的啟動與終止。想要正確用好這種產品，需要我們花時間再學習它的原理，了解它的性能，掌握正確維護它。

防爆電磁流量計主要結構
電磁流量計由傳感器和轉換器兩部分組成(如下圖所示)。
傳感器主要由測量管、電*、勵磁線圈、絕緣襯裏、殼體等部分組成。


防爆電磁流量計的主要優點如下
1)電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗*低的流量儀表之一。
2)可測量贓汙介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由於儀表測量管內部無阻礙流動部件，與被測流體接觸的隻是測量管內襯和電*，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質;采用耐磨橡膠做內襯，就特別適合於測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3)電磁流量計是一種體積流量測量儀表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率(在一定範圍)的影響。因此，電磁流量計隻需經水標定後，就可心用來測量其它導電性液體的流量。
4)電磁流量計的輸出隻與被測介質的平均流速成正比，而與對稱分布下的流動狀態(層流或湍流)無關。所以防爆電磁流量計的量程範圍*寬，其測量範圍度可達100:1，有的甚至達1000:1的可運行流量範圍。
5)無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。
6)工業用電磁流量計的口徑範圍*寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備，為防爆電磁流量計的應用和發展奠定了基礎。
電磁流量計目前仍然存在的主要不足如下。
1)不能用來測量氣體、蒸汽以及含有大量氣體的液體。
2)不能用來測量電導率很低的液體介質，如對石油製品或有機溶劑等介質，目前電磁流量計還無能為力。
3)普通工業用電磁流量計由於測量管內襯材料和電氣絕緣材料的限製，不能用於測量高溫介質;如未經特殊處理，也不能用於低溫介質的測量，以防止測量管外結露(結霜)破壞絕緣。
4)易受外界電磁幹擾的影響。

汙水型電磁流量計/Φ100mm	自流型電磁流量計/Φ100mm	防腐型電磁流量計/Φ150mm
優點: 1、雜物、纖維不影響測量 2、四氟耐腐蝕內襯 3、抗菌防粘型電* 4、正反計量累計流量 5、智能自我疹斷功能	優點: 1、磁場強度增加5倍 2、擅長測量超低流速流量 3、輸入阻抗高達15兆歐姆 4、內置大型磁鋼 5、大電流勵磁	優點: 1、四電*機構安全接地 2、哈氏C合金電* 3、四氟內襯耐強酸強堿 4、不鏽鋼外殼延長壽命 5、密度換算功能，輕易算質量
潛水型電磁流量計/Φ200mm	高溫型電磁流量計/Φ300mm	小口徑電磁流量計/Φ10mm
優點: 1、桔紅潛水漆包用10年 2、防護等級:IP68 3、全密封灌膠工藝,點滴不漏	優點: 1、耐高溫達200度 2、選用高溫漆包線圈 3、采用網骨架內襯	優點: 1、*小流量可測到20.0L/h  2、耐高壓的外插式電* 3、反應靈敏,零點穩定


防爆電磁流量計特點
1、適用於各種導電液體的流量測量，如自來水、汙水、泥漿、紙漿、各類飲料、化學原料、 粘稠液體和懸浮液。
2、測量結果不受溫度、壓力、密度、電導率等介質物理特性和工況條件的影響，其輸出信號與被測流體的體積流量成正比。
3、強腐蝕性、強磨損性介質具有良好的適應性。
4、具有優異的量程比，在低流速或流量變化幅度較大的應用領域(如自來水行業)具有良好的適用性。
5、具有正/反雙向流量測量功能。

防爆電磁流量計工作原理
電磁流量計的基本測量原理是基於法拉*電磁感應定律，即導體在磁場中做切割磁力線運動時，在其兩端產生感應電動勢，如圖所示。流量計的測量管是由內襯絕緣材料的非導磁合金短管製作，兩隻電*沿管徑方向穿通管壁固定在測量管上，其電*頭與襯裏內表麵基本齊平。勵磁線圈由雙向方波脈衝勵磁時，將在與測量管軸線垂直的方向上產生磁通量密度為B的工作磁場，此時，如果具有一定電導率的流體流經測量管，將切割磁力線，並感應出電動勢E。電動勢E正比於磁通量密度B，測量管內徑d與平均（jun1）流速v的乘積。電動勢E(流量信號)由電*檢出並通過電纜送至轉換器，轉換器將流量信號放大處理後，可顯示流體流量，並能輸出脈衝、模擬電流等信號，用於流量的控製和調節。
其原理公式為:
E=KBDV
式中:
E -------- 為電*間的信號電壓
B -------- 磁通密度(T)
D -------- 測量管內徑
V -------- 平均流速(m/s)
K -------- 儀表係數
式中k, D為常數，由於勵磁電流是恒流，故B也是常數，則由E=KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積Q成線性關係。因此，隻要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。
由E=KBDV可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至於流動狀態隻要符合軸對稱流動(如層流或者紊流)就不會影響測量結果。因此說電磁流量計是一種真正的體積流量計。隻要用普通的水實際標定後，就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，並且有*高的可靠性。

防爆電磁流量計技術參數


防爆電磁流量計電*、接地環材料的選擇
應根據被測流體的腐蝕性來選擇電*的材料，請查有關腐蝕手冊，對於特殊流體應作試驗。


防爆電磁流量計內襯材料的選擇
如電*一樣，對於不同的介質，由於其腐蝕性、溫度、磨損性不同，所以要有針對性的選擇內襯材料，下表是常用襯裏材料的性能及其適用範圍

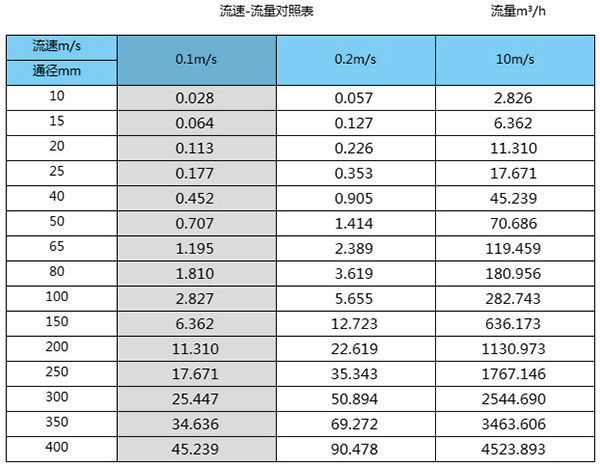

防爆電磁流量計參考流量範圍

防爆電磁流量計型譜


防爆電磁流量計選型
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什麽種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑、流量範圍、襯裏材料、電*材料和輸出電流等，都能適應被測流體的性質和流量的要求。

防爆電磁流量計可測量的流體常見介質電導率表

由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，隻要電導率大於5μ/cm的任何流體都可以選用相應的電磁流量計來測量流量，因此不導電的氣體、蒸汽、油類、丙酮等物質不能選用電磁流量計來測量流量。

傳感器口徑的確定
流量計使用流速*好在0.1~15m/s範圍內，此時流量計口徑可選擇與用戶管道口徑一致。當流速低於0.1m/s時，應采用縮管方式提高流速。

防爆電磁流量計一體型或分離型的選擇
一體型:現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體。
分離型:即傳感器和轉換器分開裝於不同的地點，一般出現以下情況時選用分離型:
⑴ 環境溫度或流量計轉換器表麵受輻射溫度超過60oC.
⑵ 管道震動較大的場合。
⑶ 會對傳感器的鋁殼嚴重腐蝕的場合。
⑷ 現場溫度較高或有腐蝕性氣體的場合。
⑸ 流量計裝在高空或井下等調試不方便的場合。
訂貨時應注明傳感器和轉換器之間的距離，一般不能超過100m,轉換器為牆掛式安裝。
