混凝土管道過水流量計概述
電磁流量計是目前功能*多，性能*好的流量儀表，在液體測量方麵應用廣泛，可長期穩定工作在各種環境惡曆的現場。除了初始化程序和主程序之外，軟件係統還包括中斷服務程序。其中，定時器中斷服務程序主要用來產生控製模擬開關通斷的時序、測量時段A/D轉換的開始點以及整個控製.測量周期的長短;A/D中斷服務程序負責控製A/D轉換結果的保存、通道的選擇以及轉換的啟動與終止。想要正確用好這種產品，需要我們花時間再學習它的原理，了解它的性能，掌握正確維護它。
混凝土管道過水流量計主要結構
電磁流量計由傳感器和轉換器兩部分組成(如下圖所示)。
傳感器主要由測量管、電*、勵磁線圈、絕緣襯裏、殼體等部分組成。
混凝土管道過水流量計的主要優點如下
1)電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗*低的流量儀表之一。
2)可測量贓汙介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由於儀表測量管內部無阻礙流動部件，與被測流體接觸的隻是測量管內襯和電*，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質;采用耐磨橡膠做內襯，就特別適合於測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3)電磁流量計是一種體積流量測量儀表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率(在一定範圍)的影響。因此，電磁流量計隻需經水標定後，就可心用來測量其它導電性液體的流量。
4)電磁流量計的輸出隻與被測介質的平均流速成正比，而與對稱分布下的流動狀態(層流或湍流)無關。所以電磁流量計的量程範圍*寬，其測量範圍度可達100:1，有的甚至達1000:1的可運行流量範圍。
5)電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。
6)工業用電磁流量計的口徑範圍*寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備，為電磁流量計的應用和發展奠定了基礎。
電磁流量計目前仍然存在的主要不足如下。
1)不能用來測量氣體、蒸汽以及含有大量氣體的液體。
2)不能用來測量電導率很低的液體介質，如對石油製品或有機溶劑等介質，目前電磁流量計還無能為力。
3)普通工業用電磁流量計由於測量管內襯材料和電氣絕緣材料的限製，不能用於測量高溫介質;如未經特殊處理，也不能用於低溫介質的測量，以防止測量管外結露(結霜)破壞絕緣。
4)電磁流量計易受外界電磁幹擾的影響。
混凝土管道過水流量計特點
1、適用於各種導電液體的流量測量，如自來水、汙水、泥漿、紙漿、各類飲料、化學原料、 粘稠液體和懸浮液。
2、測量結果不受溫度、壓力、密度、電導率等介質物理特性和工況條件的影響，其輸出信號與被測流體的體積流量成正比。
3、強腐蝕性、強磨損性介質具有良好的適應性。
4、具有優異的量程比，在低流速或流量變化幅度較大的應用領域(如自來水行業)具有良好的適用性。
5、具有正/反雙向流量測量功能。
混凝土管道過水流量計工作原理

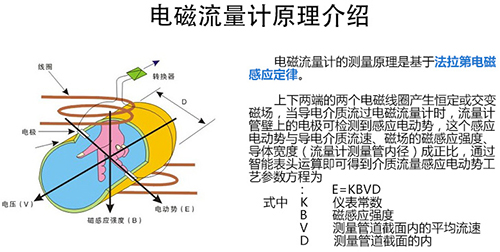

電磁流量計的基本測量原理是基於法拉*電磁感應定律，即導體在磁場中做切割磁力線運動時，在其兩端產生感應電動勢，如圖所示。流量計的測量管是由內襯絕緣材料的非導磁合金短管製作，兩隻電*沿管徑方向穿通管壁固定在測量管上，其電*頭與襯裏內表麵基本齊平。勵磁線圈由雙向方波脈衝勵磁時，將在與測量管軸線垂直的方向上產生磁通量密度為B的工作磁場，此時，如果具有一定電導率的流體流經測量管，將切割磁力線，並感應出電動勢E。電動勢E正比於磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電*檢出並通過電纜送至轉換器，轉換器將流量信號放大處理後，可顯示流體流量，並能輸出脈衝、模擬電流等信號，用於流量的控製和調節。
其原理公式為:
E=KBDV
式中:
E -------- 為電*間的信號電壓
B -------- 磁通密度(T)
D -------- 測量管內徑(m)
V -------- 平均流速(m/s)
K -------- 儀表係數
式中k, D為常數，由於勵磁電流是恒流，故B也是常數，則由E=KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積Q成線性關係。因此，隻要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。
由E=KBDV可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至於流動狀態隻要符合軸對稱流動(如層流或者紊流)就不會影響測量結果。因此說電磁流量計是一種真正的體積流量計。隻要用普通的水實際標定後，就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，並且有*高的可靠性。
混凝土管道過水流量計電*、接地環材料的選擇
應根據被測流體的腐蝕性來選擇電*的材料，請查有關腐蝕手冊，對於特殊流體應作試驗。
混凝土管道過水流量計內襯材料的選擇
如電*一樣，對於不同的介質，由於其腐蝕性、溫度、磨損性不同，所以要有針對性的選擇內襯材料，下表是常用襯裏材料的性能及其適用範圍
