水管道流量計廠家,dn350輸水管道流量計
點擊次數：1779 發布時間：2021-01-16 15:32:38

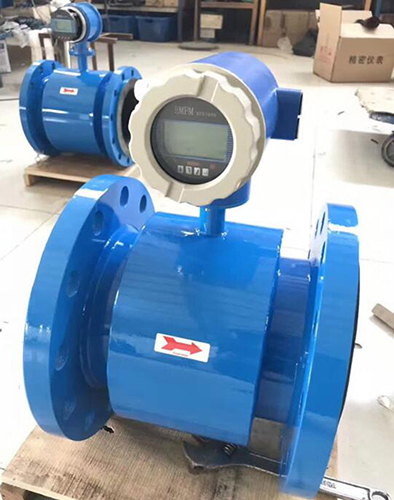

水管道流量計產品概述
電磁流量計是一種根據法拉*電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術實現數字勵磁，同時在電磁流量計上采用CAN現場總線，屬國內*創，技術達到國內**水平。在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控製用，現已廣泛地應用於化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
水管道流量計測量原理
1）概述
依據：
據法拉*電磁感應定律，測量管道內的流動的導電液體（等效於許多連續的導電薄圓盤）做垂直於磁場的運動，產生感應電動勢，電勢大小與流量相關。
磁場：
恒定磁場：適於測量時不易產生*化現象的非電解液；
交變磁場：工業用的大部分形式（可減小*化現象）。
根據法拉*電磁感應定律，當一導體在磁場中運動切割磁力線時，在導體的兩端即產生感生電勢E，其方向由右手定則確定，其大小與磁場的磁感應強度B，導體在磁場內的長度L及導體的運動速度u成正比，如果B，L，u三者互相垂直，則E = BLu
2）測量模型
感應電勢的方向由右手定則確定，大小由下式決定：
水管道流量計選用及安裝要求
被測流體必須是導電液體。不能測氣體、蒸汽、石油製品、甘油、酒精及純淨水等；
量程的選擇：常用流量*好超過滿量程的50％。常用流速為2～4m/s*合適；
壓力的選擇：使用壓力必須低於電磁流量計額定工作壓力，一般不超過16×105Pa；
溫度的選擇。被測介質溫度不能超過村裏材料的容許使用溫度，一般≤200°C。
水管道流量計安裝注意事項
推薦垂直安裝，且被測流體是自下而上流動。也可水平安裝，但要使兩電*在同一水平麵上，要保證測量導管都充滿液體。
流量計的外殼、屏蔽線、測量導管都要接地。要求單獨設置接地點，不要連接在電機或上、下管道上。（因信號較弱，滿量程時隻有幾毫伏，且流量很小時，隻有幾微伏，外界稍有幹擾就會影響測量精度。）
安裝地點要遠離一切磁源。（如大功率電機、變壓器等）
流量計前必須有10D左右的直管段，以消除各種局部阻力對流線分布對稱性的影響。
使用電磁流量計時要注意
⑴不能用來測量氣體、蒸汽以及含有大量氣體的液體。
⑵不能用來測量電導率很低的液體介質，如對石油製品或有機溶劑等介質。
⑶普通工業用電磁流量計由於測量管內襯材料和電氣絕緣材料的限製，不能用於測量高溫介質；如未經特殊處理，也不能用於低溫介質的測量，以防止測量管外結露（結霜）破壞絕緣。
水管道流量計的優點
主要體現在以下幾個方麵：
⑴壓力損失相對較小。電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件，當流體通過流量計時不會引起任何附加的壓力損失，流量計的阻力僅是同一長度管道的沿程阻力，是流量計中運行能耗*低的流量儀表之一。
⑵可測量贓汙介質、腐蝕性介質及懸濁性液固兩相流的流量。電磁流量計的測量通道是一段無阻流檢測件的光滑直管，因不易阻塞適用於測量含有固體顆粒或纖維的液固二相流體，如紙漿、煤水漿、礦漿、泥漿和汙水等；電磁流量計易於選擇與流體接觸件的材料品種，可應用於腐蝕性流體。
⑶電磁流量計所測得的體積流量，實際上不受流體密度、粘度、溫度、壓力和電導率（隻要在該儀表的要求的臨界值以上）變化明顯的影響，因此，電磁流量計經水標定後，可以用來測量其它導電性液體的流量。
⑷量程範圍寬。量程比通常為20：1～100：1，甚至更大。此外電磁流量計的輸出隻與被測介質的平均流速成正比，而與軸對稱分布下的流動狀態（層流或紊流）無關。
⑸口徑範圍寬，從幾個毫米一直到幾米。
⑹電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。
