一體式汙水流量計選型要考慮的因素及影響測量精度的因素
點擊次數：2147 發布時間：2020-12-24 05:40:09
摘要：文章介紹了煉鋼、精煉、連鑄過程中的主要工藝和一體式汙水流量計選型的原理和分類，分析了一體式汙水流量計選型選用需要考慮的問題，並對影響測量精度的因素進行了探討，指出了一體式汙水流量計選型的發展趨勢。
在西鋼煉鋼工程中主要用在110t康斯迪電爐、2台90t精煉爐和配套VD工位；三機三流連鑄機等三位一體冷卻水檢測係統，此係統的生產工藝過程是*先將鐵水兌入電爐、精煉爐冶煉脫氣，其次通過連鑄機澆鑄成具有一定形狀和要求的尺寸規格的鑄坯。三位一體核心設備主要包括電爐主體設備、供電設備、煙罩設備、真空脫氣設備、澆鋼設備、切割區域設備、連鑄機本體設備、引錠杆收集及輸送設備等。水冷係統主要包括旋轉接頭，水泵、水管、足量水源。整個係統對配水量有嚴格要求，例如結晶器水流量檢測，噴淋水流量檢測，110噸康斯迪電爐變壓器、爐殼、電*保護用水及煙罩用水都用一體式汙水流量計選型。
1、一體式汙水流量計選型的原理和分類

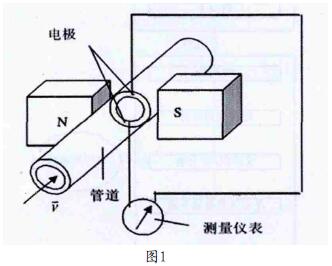

一體式汙水流量計選型的設計是根據法拉*電磁感應定律，導管中導電的流體被看作導體，管道的內徑可看作道導體的長，原理圖如圖1所示，兩電*裝到與管道的中心軸和磁場方向組成的平麵相垂直，拾取液體產生的感應電動勢。感應電動勢為：
E=BDv
qv=D2v
qv=D
式中：
E---感應電動勢
B---磁感應強度
v---平均流速
qv---單位時間流過管道的橫截麵積液體的體積由上式看出瞬時流量隻和感應電動勢成線性關係，與其他物理量無關，這是一體式汙水流量計選型的優點之一。一體式汙水流量計選型按照激磁電流的方式不同分為：直流激磁、交流激磁、低頻矩形波激磁和雙頻激磁。直流激磁適用於測量金屬液體的流量，如高溫下的鈉、汞等。交流激磁可以避免在電磁表麵*化，但容易形成零點漂移。低頻矩形波激磁功耗小，受電*汙染後影響小，沒有零漂，很快被人們所接受，成為主要的激磁方式。雙頻激磁是在低頻矩形波激磁基礎上疊加高頻波，改善了低頻矩形波激磁的流動噪聲和漿液噪聲。
一體式汙水流量計選型由於其無法比擬的一些優點使其市場占有率一直持高。其結構簡單，流體流過流量計不會產生壓力損耗；可以測量肮髒介質、渾濁介質以及腐蝕介質液固兩相流量；測量過程不易受液體的密度、溫度、粘度影響；測速範圍比較寬。雖然一體式汙水流量計選型在不斷完善，但仍存在一些不足：不能測蒸汽、氣體和氣液兩相介質；容易受到外界磁場幹擾影響；對於導電率較低的介質不能測量，如有機溶劑或者奶製品等。
2、選用一體式汙水流量計選型要考慮的主要因素
2.1 液體導電率
一體式汙水流量計選型使用的前提必須導電，不能低於閾值，常規流量計閾值一般在10-4～10-6s/m，應該根據型號定。有機溶劑和石油製品的導電率較低，因此不能用一體式汙水流量計選型來測量。根據經驗，被測液體的導電率應該比儀表廠商所規定的閾值的數量級要至少要大一個數量級。否則容易引起晃動。
2.2 精度等級
一體式汙水流量計選型精度高的誤差大約為±0.5%～±1%，精度低的流量計大約為±1.5%～±2.5%，價格也相差2倍左右。因此應該合理地選擇流量計，在精度要求不高的地方，選用價格較低的來減少花銷。有的流量計精度更高，但是安裝條件要求很高，如溫度20℃～22℃，甚至要做直流校準，減小影響。
2.3 流速和口徑的選擇
流量計的口徑可以不與管徑一致，應根據流量定。管道的液體經濟流速一般為1.5～3m/s，在這種流速下，流量計的口徑和管徑一致即可。上線流速理論上是不限的，但是如果襯裏不能承受流體衝涮建議不超過5m/s。容易沉積結垢的液體，應選用流速不小於2m/s。
3、影響電磁流量測量精度的因素
如果一體式汙水流量計選型安裝和使用不當，就會導致誤差變大，甚至損壞。
3.1 接地環和電*材質的選擇問題
由於被測液體和電*或接地環不匹配引發故障，這種不匹配除了腐蝕問題，還有電*的表麵效應，主要包括：化學反應、*化現象、觸媒作用。接地環也同樣有這些問題，不過影響程度小些。
3.2 管內液體不滿管
由於流量計安裝的位置不良或者背壓不足，導致液體不能充滿管道，致使測量值比真實值要小。如果不滿管比較嚴重，使電*漏出液麵，就沒有辦法測量液體了。如果流動是塞狀流或氣泡流，不僅會使測量值不準確，還會由於氣泡瞬間碰到電*表麵而造成輸出晃動。
3.3 液體中含固相
液體中如果含有顆粒，可能會造成的故障有：電*和襯裏表麵上覆蓋沉積層、襯裏磨損、管道截麵積變小。有些比較容易結晶的液體，當流體流經流量計時引起內壁上掛有一層固體，由於使用其他類型流量計也存在同樣的問題，所以可以選用被測量管路非常短，且容易拆卸的流量計，在結晶後能方便拆卸來進行維護。
3.4 安裝
安裝過程中，應該將流量計正負方向和流體流向一致。避免安裝在強磁場的地方。流量計不應安放到不容易積氣的管道*高點，或者自上而下垂直的管路，這樣容易產生排空。流量計後麵不應該直接將液體排入大氣，而應該有背壓以防止管道不滿管。
4、一體式汙水流量計選型的發展趨勢
近些年，一體式汙水流量計選型發展迅速。為了適應各種工況需要，一體式汙水流量計選型在導管形狀方麵、勵磁方式方麵、電*材料和結構都在不斷地進行改善。目前，國內外主要有下述幾個發展方向：
一般一體式汙水流量計選型在低速（0.2m/s以下）進行測量時，穩定性和精度都很不理想，為了改善其不足，可以用等效截麵法設計管道結構。避免漏磁幹擾，可以采用矩形管道，因為這種結構將切割磁力線的流體的長度L和流體的平均流速v的值提高了，使得感應電動勢的值提高了。對於互相關算法對幹擾進行去除對低流速情況也非常有效。
一體式汙水流量計選型在測量液體流量的時候，一般要求流體流經管道的時候是滿管。否則影響其測量的準確性。目前非滿管的一體式汙水流量計選型有很多測量方法。可以采用磁伸縮液位法、電容液位測量法、微壓計、多電*法等等。一體式汙水流量計選型目前普遍使用交流供電，功耗較大。主要從微處理器、電路設計、勵磁方式來考慮降低功耗。微處理器技術不斷地進步，使其功能不斷擴展，增加了自動報警、自檢定、故障診斷等新的功能，而且聯網易於現場監控。
一體式汙水流量計選型由於測量原理限製其隻能測量液體導電率不低於5μs/cm的情形。為了解決對低導電率的液體進行測量，主要考慮電*的大小、形狀以及安裝的方式，信號傳輸和擬製共模幹擾等方麵。現在一體式汙水流量計選型測量液體的導電率比傳統低了2～3級，已經實現對乙二醇和甘油這樣低導電率液體進行測量
5、結語
LDE一體式汙水流量計選型流量計因為結構簡單，測量範圍廣，被廣泛用於工業領域。目前國內一體式汙水流量計選型的測量精度仍然普遍偏低，提高其測量精度具有重要的意義。另外，技術人員應該熟悉工藝流程，隻有根據現場情況合理使用流量計，才能發揮其效用。
