熱式氣體質量流量計怎麽設置及調試

熱式氣體質量流量計調試與運行

儀表通過按鍵進行參數設置，一般在安裝時要使用按鍵手動設置一些參數。儀表有三個按鍵，從左到右順序為 F1、F2 和 F3 鍵。通常 F1 為移位鍵，F2 為確認和換項鍵，F3 為修改和返回鍵。如有按鍵特殊功能，按鍵功能有所不同,使用時請參看液晶屏界麵下方的按鍵功能說明。儀表運行時，可通過 F3 鍵手動切換到主界麵 2/主界麵 3，主界麵 2 顯示內容除瞬時流量更改顯示為工況流量外，其餘與主界麵 1 內容基本相同，主界麵 3 同時顯示工況和瞬時的流量。

5.1 啟動

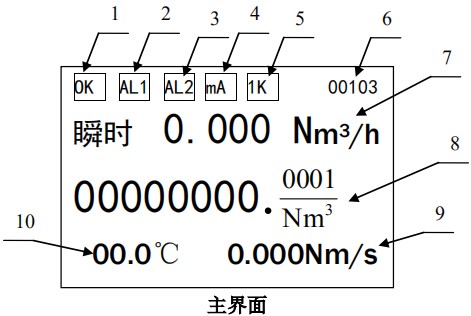

儀表上電時進行自檢，如果自檢異常，將顯示自檢錯誤界麵（自檢界麵說明參照自檢菜單），大約 1～2 秒後跳轉到主界麵。否則將直接跳轉到主界麵。主界麵啟動後如下圖所示：

標簽 1：儀表運行狀態實時顯示，如果正常顯示“OK”，故障顯示“ERR”

標簽 2：報警通道 1 標識，顯示 AL1 表示通道 1 報警。

標簽 3：報警通道 2 標識，顯示 AL2 表示通道 2 報警。

標簽 4：儀表電流輸出溢出標誌，如果電流輸出溢出顯示“mA”。

標簽 5：為了方便顯示和讀取，累積流量超過 10000000 時儀表累積顯示數據要乘以 1000 後才是真正累積值。

標簽 6：儀表通訊狀態信息顯示，前三位表示表號;*四位表示奇偶校驗位,0:無校驗;1:奇校驗;2:偶校驗;*五位表示波特率,0:1200;1:2400;2:4800;3:9600。

標簽 7：瞬時流量值顯示，顯示*大值為 9999999。

標簽 8：累積流量顯示，顯示數值*大為 8 位。

標簽 9：當前標流速顯示(標米/秒)。

標簽 10：當前測量介質溫度顯示(℃)。

5.2 主菜單

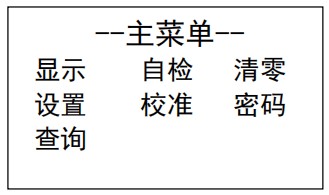

在主界麵下，按 F2 鍵，進入主菜單界麵。可通過 F1 移位鍵選擇相應的菜單項按 F2 鍵進入。各菜單項操作可參看以下各部分說明，簡單說明如下：

自檢：儀表運行狀態檢查。

顯示：瞬時、累積、溫度顯示單位的更改。

清零：累積流量清零。

設置：儀表運行參數設置。

校準：對零點電壓、電流輸出、流速表和流量係數參數設置。

密碼：修改設置、清零和校準選項的密碼。

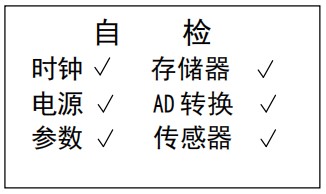

5.3 自檢

如果儀表運行錯誤，可通過進入該選項，查詢具體的儀表運行錯誤，打鉤為正常，打叉為錯誤。另儀表啟動時執行自檢，如果有錯誤將顯示此界麵。在儀表運行時，也可進入該選項查詢儀表運行狀態。當前測量介質溫度顯示(℃)。

5.4 清零

流量累積值清零，為了防止非法清空流量累積值或誤操作，進入清零選項須輸入密碼。在密碼檢查界麵，通過移位修改鍵輸入正確密碼，按下 F2 確認鍵，即進入清零界麵，顯示數值為當前累積流量值。在清零界麵，為了防止誤操作，采用雙手操作同時按下 F1 和 F3 鍵進行清零操作，清零成功屏幕顯示00000000.0000，按 F2 鍵進入下一界麵。

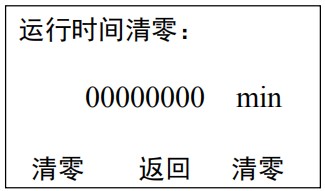

運行時間清零，運行時間以分鍾為單位，記錄儀表的開機運行時間，*多 8位數字（清零操作同累積流量清零）。

5.6 設置

設置選項設置儀表工作所需的一些參數，為了防止人為誤操作，進入此選項需要檢查密碼。輸入正確密碼後，即進入設置界麵

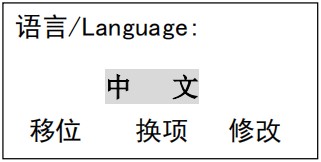

設置界麵 1：語言選擇,對設置界麵的顯示語言進行設置，有英語和中文可選。

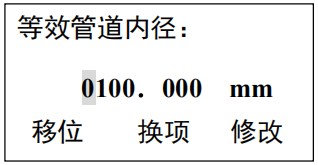

設置界麵 2：等效管道內徑，設置儀表所測管道的內徑，單位毫米。

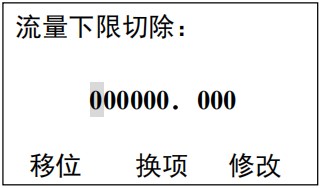

設置界麵 3：流量下限切除，當流量低於此值時，計算流量為零。

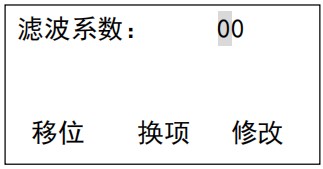

設置界麵 4：濾波係數，當現場流量顯示波動過大影響讀數時，可以加大本係數，穩定讀數。輸入範圍為 0-32，0 為無濾波。

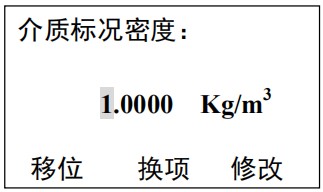

設置界麵 5：介質標況密度,用於標況體積與質量的相互轉換。

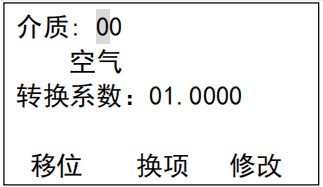

設置界麵 6：介質的轉換係數，可通過更改介質編號來進行轉換係數的設置，轉換係數當前顯示為參考數值,如有修改必要可以重新輸入。當更改介質編號時，其下方顯示當前選擇的介質，與其對應轉換係數為參考值，介質編號輸入範圍 0-60。

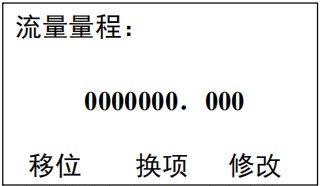

設置界麵 7：流量量程,設置儀表的*大量程，對應電流輸出 20mA 時的值。

設置界麵 8： 485 通訊相關設置，設置通訊時表地址和通訊模式。

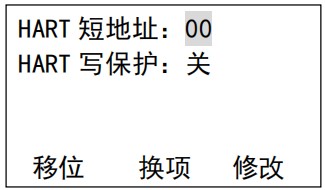

設置界麵 9： HART 通訊相關設置，設置短地址和寫保護模式。

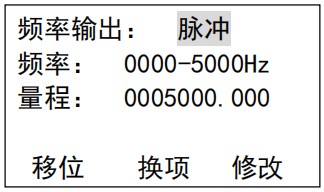

設置界麵 10： 脈衝輸出設置，有脈衝和當量可選擇；當選擇脈衝時要設置頻率和量程，頻率*大值為 5000，當選擇當量時要設置當量係數，當量輸出頻率*大值為 1000。

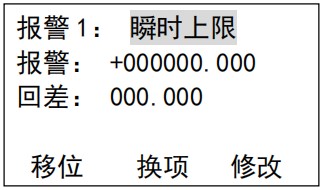

設置界麵 11：報警 1 設置， 可瞬時上限，瞬時下限，溫度上限，溫度下限/無可選擇。報警即設置報警輸出的值，回差值是為了防止當前報警變量在上限報警大於到臨界控製值附近時產生控製振蕩，設置回差可將產生的振蕩控製在充許範圍內，但同是降低了控製精度。實際應用根據現場情況和經驗設置此值。

設置界麵 12：報警 2 設置， 可瞬時上限，瞬時下限，溫度上限，溫度下限/無可選擇。報警即設置報警輸出的值，回差值是為了防止當前報警變量在上限報警大於到臨界控製值附近時產生控製振蕩，設置回差可將產生的振蕩控製在充許範圍內，但同是降低了控製精度。實際應用根據現場情況和經驗設置此值。

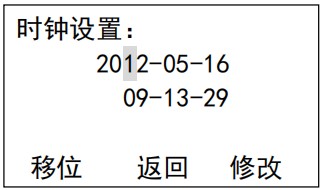

設置界麵 13： 時鍾設置，校準當前運行的日期和時間，此參數出廠時已校準，設置影響記錄的保存和查詢，在運行前務必確認是正確的當前日期，如錯誤將造成記錄保存的混亂。

5.7 校準

校準選項設置儀表修正所需的一些參數，設置參數為工程師級參數，更改參數影響流量測量，非專業人員勿動。為了防止人為誤操作，進入此選項需要檢查密碼，輸入正確密碼後，進入校準界麵。

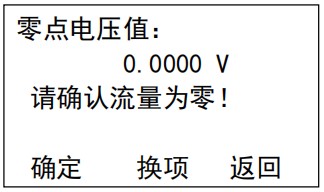

校準界麵 1：零點電壓值，此界麵實時顯示流量電壓值，設置時務必確認管道內沒有流量，並穩定大約半分鍾以上的時間。

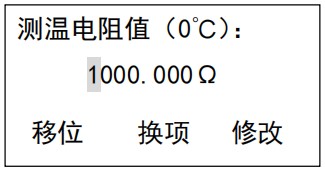

校準界麵 2：測溫電阻值，輸入測溫傳感器的電阻值

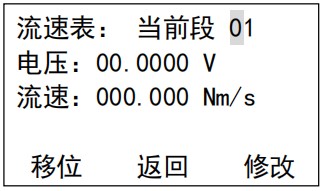

校準界麵 3：分段流速表，設置分段標定的流速和電壓值， *大分段為 40，通過流量標定裝置標定後，按照從小到大的順序（* 0 段為零點，流速固定為零）將分段電壓和流速依次輸入。注意：如果 40 段沒有全部使用，在*後標定段的下一段中，電壓設定為 2V，流速和*後標定段的流速相同。

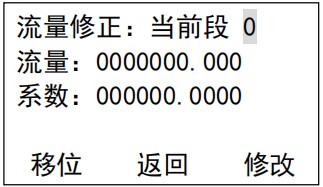

校準界麵 4：分段流量二次修正， *多分 5 段。如果 5 段沒有全部使用，在*後標定段的下一段中，流量輸入為量程值，係數和上一段相同。如果不進行二次修正，將*一段和每二段的流量和係數同時置為零即可。

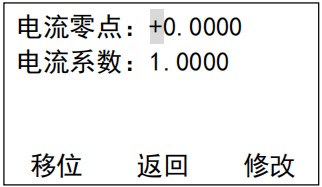

校準界麵 5：電流輸出校準，通過輸入修正參數，調節電流的輸出零點，注：修改此參數將關閉電流輸出，如果和儀表相關聯的係統正在使用電流輸出運行，請不要設置此項。

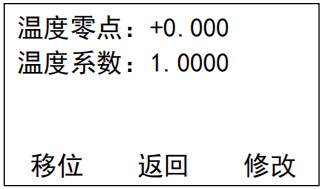

校準界麵 6：溫度輸出校準，通過輸入修正參數，修正由於電路本身所產生的誤差，使溫度的輸出精度更高。

5.8 密碼

通過此選項可分別修改清零、設置、校準的密碼(清零、校準和設置密碼的更改操作一致，這裏隻介紹設置密碼的更改)，進入修改密碼選擇界麵，選擇要修改的項，進入後輸入舊密碼，然後在新密碼項輸入要修改的密碼，按 F2 確認鍵，如果舊密碼輸入正確則提示修改成功，在下方提示修改成功並自動跳轉到主界麵，否則顯示修改失敗同時跳轉到主界麵。

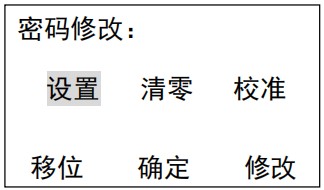

密碼修改選擇界麵：通過移位鍵選擇相應模塊的密碼設置。

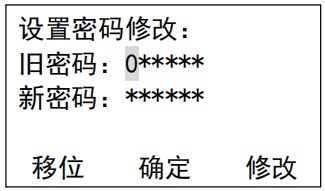

密碼修改界麵：輸入相應密碼，如果正確，提示密碼修改成功。否則跳轉至主界麵。

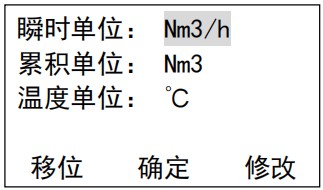

5.9 顯示單位

瞬時單位: 瞬時或標況單位選擇。

累積單位:累積流量單位選擇。

溫度單位: 溫度單位選擇。

顯示單位選項可更改儀表運行時顯示的單位，進入顯示單位界麵，標況流量如果選擇為液體質量有 Nm3/h、Nm3/min 、L/h 、L/min、t/h、t/min 、kg/h 和kg/min 八個選項選擇。選擇相應的單位，按確認鍵後，主界麵將以設置顯示單位進行數值顯示。
