汙水流量計接線圖

汙水流量計是一款常用的工業流量測量儀表，它的結構比較簡單，安裝使用方便，測量精度高，穩定性強，應用範圍比較廣泛，所以是非常深受廣大用戶的青睞。有些小夥伴對汙水流量計的使用可能不是很熟悉，剛開始可能會對如何準確的接線有些不太清楚。一般產品使用說明書上會有對如何接線的詳細介紹，使用時嚴格按照使用要求與指導來做就可以了。

產品中會附帶使用說明書或其它安裝使用指導的資料，可以有效地幫助用戶快速準確的熟悉產品和使用產品。一般汙水流量計實物接線圖中會清晰的標注每個接線端子是如何接的，汙水流量計的接線端子一般會含有電源線(220VAC/24VDC)、信號輸出(4-20mA/RS485/脈衝/HART)、流量上下限報警輸出或帶有特殊定製驅動繼電器輸出等。實際接線根據要求來定。



分體型汙水流量計接線

一、傳感器與轉換器接線

一體型流量計傳感器與轉換器間的接線由製造廠完成，本節內容僅適用於分離型流量計。分離型流量計傳感器與轉換器間的連線采用STT3200電纜，STT3200電纜含4芯，2芯為各有兩層屏蔽的同軸線，另2芯為聚氯乙烯絕緣軟線。4芯線外還有一外層屏蔽。同軸線的內層屏蔽為金屬絲編織網狀屏蔽，其餘2層屏蔽為帶有泄漏線的箔層屏蔽。需要的別說明的是，僅靠同軸線的內層屏蔽裏邊尚有一層黑色半導體層，接線時須將其細心剝去。兩同軸線的兩根屏蔽泄漏線在接線時須絞合並套上套管。

為保證測量精度和減少幹擾，要求轉換器盡量靠近傳感器安裝。STT3200電纜的允許長度可按下式計算:

L=σ×4

L------電纜長度;

σ------流體電導率(μS/cm).

但一般不得超過100m。STT3200電纜隨表供10m，如不夠，用戶可按實際距離向我廠另訂貨。

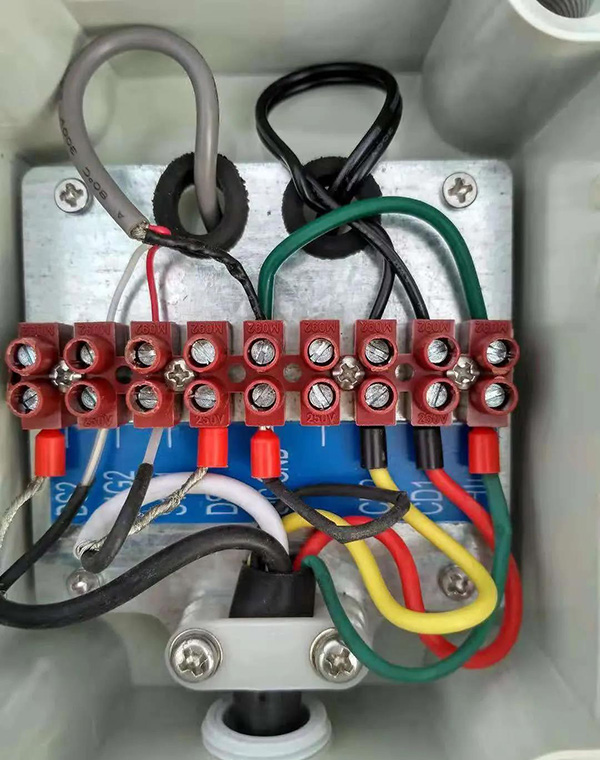

因接線盒有金屬和塑料兩種材質，接線盒端接線稍有不同，請注意！



二、E轉換器接線示意圖



三、C型轉換器接線示意圖



四、傳感器接線示意圖
