乙二醇流量計

LWGY係列液體渦輪傳感器（以下簡稱傳感器）基於力矩平衡原理，屬於速度式流量儀表。液體渦輪流量計傳感器具有結構簡單、輕巧、精度高、複現性好、反應靈敏，安裝維護使用方便等特點，廣泛用於石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

液體渦輪流量計傳感器與顯示儀表配套使用，適用於測量封閉管道中與不鏽鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控製、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。

渦輪流量計傳感器適用於在工作溫度下粘度小於5×106m2/s的介質，對於粘度大於5×10-6m2/s的液體，要對流量計傳感器進行實液標定後使用。

(1)結構特征

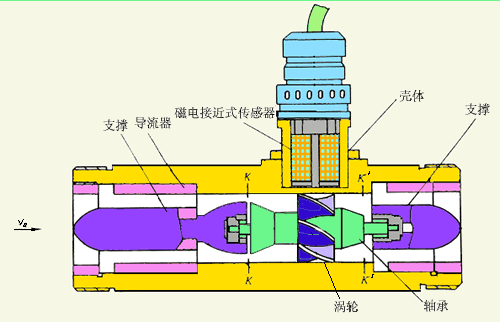

液體渦輪流量計傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。

(2)工作原理

流體流經傳感器殼體，由於葉輪的葉片與流向有一定的角度，流體的衝力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之後葉片旋轉，在力矩平衡後轉速穩定，在一定的條件下，轉速與流速成正比，由於葉片有導磁性，它處於信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈衝信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈衝波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量範圍內，脈衝頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程式為：

f--脈衝頻率[Hz]

k--傳感器的儀表係數[1/m3]，由校驗單給出。若以[1/L]為單位

Q--流體的瞬時流量（工作狀態下）[m3/h]

3600--換算係數

每台液體渦輪流量計傳感器的儀表係數由製造廠填寫在檢定**中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

乙二醇流量計流量範圍對照表


乙二醇流量計基本參數


乙二醇流量計選型
