膠水管道流量表在聚乙烯醇（PVA）生產各工段的的應用狀況
點擊次數：2301 發布時間：2021-01-16 13:27:05
聚乙烯醇（PVA）是一種重要化學助劑，其主要用於紡織行業經紗漿料、織物整理劑、維尼綸纖維原料；建築裝潢行業107膠、內外牆塗料、粘合劑；化工行業用作聚合乳化劑、分散劑及聚乙烯醇縮甲醛、縮乙醛、縮丁醛樹脂；造紙行業用作紙品粘合劑；農業方麵用於土壤改良劑、農藥粘附增效劑和聚乙烯醇薄膜；還可用於日用化妝品及高頻淬火劑等方麵。隨著工控自動化水平的不斷提高，在聚乙烯醇（PVA）的實際生產過程中，參與生產過程的各種物料必須按一定的量或比例投入，企業為了降低成本並節能降耗，對相應膠水管道流量表測量精度的要求也越來越高。
流量計有很多種類型，從傳統的孔板流量計、渦輪流量計直到膠水管道流量表、超聲波流量計等在石化行業中的應用有著廣泛的應用。在此，筆者將介紹膠水管道流量表在內蒙古雙欣環保材料股份有限公司在PVA生產裝置中的實際應用，並總結應用中流量計的幾類故障和解決方法。希望對於從業朋友們有所幫助。
一、 工作原理

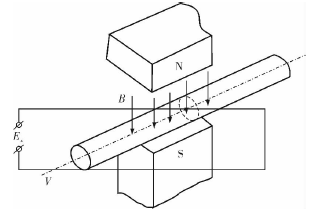

膠水管道流量表是利用法拉*電磁感應定律設計的流量測量儀表，用於測量導電液體的體積流量。根據法拉*電磁感應定律，當導體切割磁力線運動時，導體內將產生感應電動勢Ex（圖1），方向根據右手定則確定，感應電動勢Ex的大小與磁場的磁感應強度B、傳感器管道的內徑D和流過導電液體的流速V成正比，B、D、V三者相互垂直，即Ex=BDV。
膠水管道流量表由轉換器和傳感器兩部分組成，兩者用連接線連接。橫河膠水管道流量表的電*附在流量計管的外部，由這些電*通過氧化鋁陶瓷管壁的電容來獲取液體流動產生的電動勢。膠水管道流量表的測量管由氧化鋁陶瓷管的電容式電*，一個包括線圈鐵心、接地環和密封外殼的電磁回路組成。為了避免浮地電容的影響，將密封的外殼設計為環繞電容式電*，從而產生密封驅動的電容式電*。
二、產品 特點
膠水管道流量表的特點如下：膠水管道流量表的測量導管是一段光滑的直管，內部無可動部件和阻流部件，因此無壓力損失，無機械慣性，反應十分靈敏，測量精度較高；測量範圍寬，量程比寬；可以測量含有固體顆粒的導電液體體積流量，也可以進行正、反向雙向測量；測量過程中不受被測介質的溫度、壓力、密度、粘度和流動狀態的影響，無測量滯後；采用24V（DC）單獨供電，膠水管道流量表采用高頻勵磁技術，在測量低導電率流體流量時對流量噪聲具有抗幹擾性，具有快速響應和消除輸出噪聲的功能，其氧化鋁陶瓷襯裏適應各種腐蝕性導電液體流量的測量；目前隻有膠水管道流量表可以測量低至0.01μS/cm的超低電導率液體，還可以測量高濃度漿體的流量和容易附著或堵塞的導電液體的流量，而不必擔心結垢、腐蝕或堵塞問題，降低了維護成本。需要注意的是，在使用中被測液體溫度要求低於120℃，流速要高於0.3m/s，壓力不能超過1.6MPa，而且要求不能含有較多的鐵磁性物質和氣泡。
三、 安裝要求

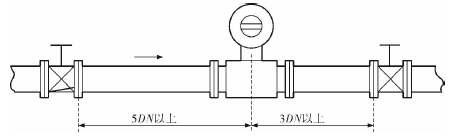

膠水管道流量表的安裝質量對其測量結果的影響較大，因此在安裝時需要注意幾個問題。*先，膠水管道流量表直管段的選擇在配管時一定要按照要求進行選擇，一般選擇流量計通徑與工藝管道通徑相同，即可滿足工程需要，而且安裝方便、壓力損失小，流量計直管段上遊側的長度不少於5倍工藝管道直徑，下遊側的長度不少於3倍工藝管道直徑（圖2）。但在流速太慢而又要求精度較高或需要變徑的應用場合，可選擇通徑小於工藝管道通徑的流量計，以提高測量精度，此時流量計上、下遊必須加裝異徑管，且進口異徑管上遊側應有長於10倍工藝管道直徑的直管段，下遊側應有長於5倍工藝管道直徑的直管段（圖3）。
安裝時必須保證流量計的管徑與工藝管道同心，被測液體的流向與膠水管道流量表上的箭頭標記方向一致；選擇振動小的場所，避免附近有大電機，以免引起電磁場幹擾；選擇能夠滿足必要的維修空間的場所，盡量避免周圍環境有高濃度腐蝕性氣體，還要避免陽光直射；電容式膠水管道流量表既可以水平安裝也可以垂直安裝，但必須保證膠水管道流量表的測量管中始終充滿液體，對含有固體顆粒以及汙濁的液體建議垂直安裝（流向自下而上），以減少對電*的磨蝕和沾汙；管道中應保證液體不產生氣泡，以免影響測量精度；膠水管道流量表必須接地。
四、 膠水管道流量表在PVA生產中的應用
4.1 合成工段
在合成工段，分離塔一段循環液和送精餾工段過濾液的測量中使用了膠水管道流量表。分離塔一段的被測液體中主要含有大量的醋酸、少量的VAC和部分碳粉，被測液體既髒又具有腐蝕性，並伴有強烈的酸味和刺激性氣味，使用該膠水管道流量表測量維護量很少而且測量精度也比較高。
4.2 精餾工段
在精餾過濾室，過濾液加料計量采用了膠水管道流量表測量。過濾液的主要成分是醋酸和碳粉，物料具有腐蝕性，刺激性氣味濃。之前采用金屬管轉子流量計進行測量時，管道容易堵塞，經常要拆洗，維護量大。自從改換膠水管道流量表後，維護量小且測量精度也比較高。
4.3 聚合與醇解工段
在聚合工段，由聚合二釜樹脂送出的液體由膠水管道流量表測量，聚合一釜加AIBN甲醇溶液的計量也使用該流量計。在醇解工段，醇解機靜態混合器樹脂加料計量也使用了該流量計。
樹脂的成分是聚醋酸乙烯甲醇，是無色粘稠狀液體。偶氮二異丁腈（AIBN）甲醇溶液容易結晶，而且對人體有毒。使用該流量計後，管道再無堵塞發生，而且維護量少，測量精度也較高。
五、 故障與解決方法
5.1 流量信號無顯示
合成工藝操作人員反映，分離塔一段送精餾工段過濾液流量表FT-126流量值無顯示，儀表人員判斷出現此種情況的主要原因可能是膠水管道流量表斷電或管壁上沾有汙垢或測量導管襯裏損壞。仔細檢查發現，流量計管道堵塞，無法送出過濾液，疏通管道後測量示值顯示正常。
合成工藝操作人員反映，分離塔一段循環液流量表FT-141無顯示，現場一次表黑屏。實地檢查發現，保險絲熔斷，用備用保險絲替換後，儀表指示正常。
5.2 流量信號波動大
聚合工藝操作人員反映，聚合二釜樹脂送出流量表FT-324流量值上、下波動大。在現場仔細檢查發現，膠水管道流量表本身無故障，膠水管道流量表外殼接地線脫落，重新連接後流量計指示正常。
5.3 現場實際值與DCS顯示值不對應
聚合工藝操作人員反映，聚合一釜加AIBN甲醇溶液現場流量表FT-311顯示與中控DCS顯示不對應。在工藝人員的配合下，將流量表的前、後截止閥關死，並打開旁路截止閥，保證工藝正常運行。在保證膠水管道流量表所測管道充滿液體並靜止的情況下，儀表人員重新調校該表的零點後，關閉旁路截止閥並打開流量計前、後截止閥，發現現場實際值與DCS顯示值還是不對應。經過仔細檢查發現，膠水管道流量表的量程設置與DCS上的量程不對應，重新設定後，現場實際值與DCS顯示值一致。
5.4 零點不穩定
大檢修停車後，儀表人員在檢查合成工段FT-126時發現膠水管道流量表的零點變動。檢查儀表外觀和內部參數，沒有發現異常，拆下膠水管道流量表後，發現流量計內壁附著醋酸晶體，除去電*上的醋酸晶體後重新安裝，零點恢複正常。
六、結束語
ADMAGCA電容式膠水管道流量表作為流量測量儀表的一種，要使其在實際生產中發揮恰當作用，必須在安裝和使用時嚴格按標準進行，才能滿足工藝要求。筆者結合實際經驗，介紹了其安裝注意事項，並總結了該流量計在PVA生產中的故障現象和解決辦法，希望能給同行以借鑒。
