dn500的供水流量計,500管自來水流量計
點擊次數：2333 發布時間：2021-01-17 05:40:01
dn500的供水流量計基本參數
1、公稱口徑：管道式：DN4～DN200
2、插入式：DN100～DN2000
3、精度等級：管道式：±0.5級，±1.0級
4、插入式：±1.5級、±2.5級
5、環境溫度：-20℃～50℃
6、介質溫度：測量液體：-20℃～120℃
7、測量氣體：-20℃～80℃
8、大氣壓力：86KPa～106KPa
9、公稱壓力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
10、防爆等級：ExdIIBT4
11、連接方式：螺紋連接、法蘭夾裝、法蘭連接、插入式等
12、直管段要求：氣體：上遊直管段應≥10DN，下遊直管段應≥5DN；液體：上遊直管段應≥20DN，下遊直管段應≥5DN；插入式：上遊直管段應≥20DS，下遊直管段應≥7DS（DS為管道實測內徑）
13、顯示方式：（1）遠傳顯示： 脈衝輸出、電流輸出(配顯示儀表)；（2）現場顯示：8位LCD顯示累積流量，單位(m3)4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速；（3）溫度壓力補償型：A、顯示標準瞬時流量及標準累計流量，B、顯示當前壓力、溫度、電池電壓
14、輸出功能：（1）脈衝輸出，p-p值由供電電源確定，（2）4～20mA兩線製電流輸出，（3）單位體積脈衝輸出及傳感器原始脈衝輸出，（4）帶有RS485通迅接口
15、供電電源：（1）DC5～24V，（2）標準型3V鋰電池安裝於儀表內部可連續使用八年以上，（3）溫壓補償型3V鋰電池安裝於儀表內部可連續使用四年以上
16、傳輸距離：傳感器至顯示儀距離可達500m
dn500的供水流量計儀表分類

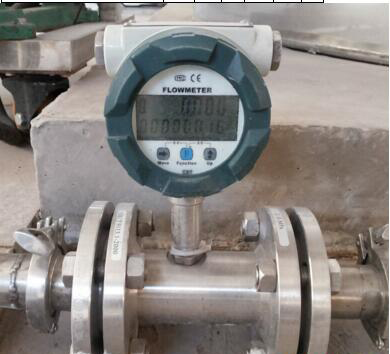

現場顯示型
本智能流量計是采用先進單片微機技術設計的新型流量計顯示儀表，與脈衝信號輸出的流量傳感器（如渦輪、旋渦）配套。可顯示瞬時流量和累計總量。累計流量：八位數字，小數點後麵3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示精度：±1個顯示單位。信號輸出：脈衝輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線製）內置2節3V鋰電池並聯供電。當電壓低於2.7V時出現欠壓指示，隔爆型。小信號切除功能。
B、脈衝輸出型
工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一種供電電源）。信號傳輸距離：小於250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完後，把放大器擰到渦輪流量傳感器上，用手擰到感覺放大器到底後再把鎖緊螺母帶緊。接線：脈衝輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈衝輸出和其它顯示儀或設備連接，屏蔽接地。

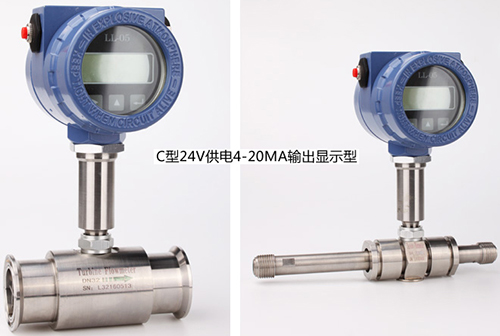

C、4～20mA輸出型
工作電壓：外供電+24VDC（兩線製）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器*大流量，流量範圍見渦輪流量傳感器銘*。信號傳輸距離：小於250米。安裝：渦輪流量傳感器安裝完後，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手擰到感覺放大器已經到底後把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。
D、分體遠傳顯示型
工作電壓：外電源供電220VAC信號傳輸距離：小於250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出並能與計算機連接
dn500的供水流量計型譜
注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請在“公稱通徑”後加“（FL）”
例如，選用一台法蘭連接式非防爆型渦輪流量計測量水，需要脈衝信號輸出，管道為DN40，要求精度0.5級，304不鏽鋼材質，儀表耐壓16MPa測量範圍為標準量程，其產品型號應為：LWGY-40（FL） /05/S/S/N/H16
dn500的供水流量計的工作原理
圖所示為渦輪流量傳感器結構簡圖，由圖可見，當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈衝信號，經放大器放大後，送至顯示儀表顯示。
渦輪流量計的流量方程可分為兩種：實用流量方程和理論流量方程。
實用流量方程
q v =f/K 公式 1
q m =qvρ 公式 2
式中qv,qm……分別為體積流量，m³/s，質量流量，kg/s;
f……流量計輸出信號的頻率，Hz;
K……流量計的儀表係數，P/m³。
流量計的係數與流量（或管道雷諾數）的關係曲線如圖所示。由圖可見，儀表係數可分為二段，即線性段和非線性段。線性段約為其工作段的三分之二，其特性與傳感器結構尺寸及流體粘性有關。在非線性段，特性受軸承摩擦力，流體粘性阻力影響較大。當流量低於傳感器流量下限時，儀表係數隨著流量迅速變化。壓力損失與流量近似為平方關係。當流量超過流量上限時要注意防止空穴現象。結構相似的 TUF 特性曲線的形狀是相似的，它僅在係統誤差水平方麵有所不同。
傳感器的儀表係數由流量校驗裝置校驗得出，它完全不問傳感器內部流體機理，把傳感器作為一個黑匣子，根據輸入（流量）和輸出（頻率脈衝信號）確定其轉換係數，它便於實際應用。但要注意，此轉換係數（儀表係數）是有條件的，其校驗條件是參考條件，如果使用時偏離此條件係數將發生變化，變化的情況視傳感器類型，管道安裝條件和流體物性參數的情況而定。
dn500的供水流量計產品特點
1、無可動部件，長期穩定，結構簡單便於安裝和維護;
2、高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
3、重複性好，短期重複性可達0.05%～0.2%
4、輸出脈衝頻率信號，適用總量計量及與計算機連接，無零點漂移，抗幹擾能力強；
5、可獲得很高的頻率信號（3～4kHz），信號分辨力強；
6、範圍度款，中大口徑可達1:20，小口徑為1:10；
7、結構緊湊輕巧，安裝維護方便，流通能力大；
8、適用高壓測量，儀表表體上不必開孔，易製成高壓型儀表；
9、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等;
10、可製成插入型，適用於大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
dn500的供水流量計在調試期與運行期故障有哪些典型的故障 地下管道中的測水城市供水管道流量計的選型方案分析 換熱器一次供水流量計產品特點及應用維護的簡要介紹 選用管道式城市供水流量計時要注意哪些選型事項 自動供水流量計在實際應用中的故障分析思路及解決方法 dn300供水管道流量計在鍋爐給水調節上應用中缺點和優勢 因安裝問題和現場情況導致的城市供水流量計故障的分析 供水管管道流量計的安裝工藝及施工中常見問題解決手段 供水管道流量計在水務係統中測量工程中選型與應用 醫院供水流量計在測量中誤差分析與相應的解決方案 淺析噴灌係統總供水流量計在自動配料控製係統中的應用 關於明自動供水流量計的傳感器該正確安裝方法 小區供水流量計測量含有其他混合物的液體時有哪些影響 關於城市供水流量計的特點及與自來水電磁水表的區別 DN150供水管道流量計,變頻恒壓供水管道流量表價 DN100供水計量表價格,一體式供水流量計,進水流量 自來水公司供水流量表價格,石家莊供水計量表廠 供水流量表廠家,二次供水流量計價格,供水管道計 供水流量計,工業供水管道流量計,城市自來水管道計量表 恒壓供水流量計,自來水供水流量表廠家,供水管道專用計量表 工業供水管道流量計,dn300供水管道流量計 供水流量計量表,dn150供水計量表,供水管道計量表 供水管道流量表,工業用水流量計 6寸供水管道流量表,工業用水計量表 醫院供水流量計,噴灌係統總供水流量計 dn500的供水流量計,500管自來水流量計 自動供水流量計,小區供水流量計 城市供水流量計,二次供水泵房進水流量計 供水管管道流量計,城市給水管道流量計 供水管道流量表,6寸供水管道流量表
1、公稱口徑：管道式：DN4～DN200
2、插入式：DN100～DN2000
3、精度等級：管道式：±0.5級，±1.0級
4、插入式：±1.5級、±2.5級
5、環境溫度：-20℃～50℃
6、介質溫度：測量液體：-20℃～120℃
7、測量氣體：-20℃～80℃
8、大氣壓力：86KPa～106KPa
9、公稱壓力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
10、防爆等級：ExdIIBT4
11、連接方式：螺紋連接、法蘭夾裝、法蘭連接、插入式等
12、直管段要求：氣體：上遊直管段應≥10DN，下遊直管段應≥5DN；液體：上遊直管段應≥20DN，下遊直管段應≥5DN；插入式：上遊直管段應≥20DS，下遊直管段應≥7DS（DS為管道實測內徑）
13、顯示方式：（1）遠傳顯示： 脈衝輸出、電流輸出(配顯示儀表)；（2）現場顯示：8位LCD顯示累積流量，單位(m3)4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速；（3）溫度壓力補償型：A、顯示標準瞬時流量及標準累計流量，B、顯示當前壓力、溫度、電池電壓
14、輸出功能：（1）脈衝輸出，p-p值由供電電源確定，（2）4～20mA兩線製電流輸出，（3）單位體積脈衝輸出及傳感器原始脈衝輸出，（4）帶有RS485通迅接口
15、供電電源：（1）DC5～24V，（2）標準型3V鋰電池安裝於儀表內部可連續使用八年以上，（3）溫壓補償型3V鋰電池安裝於儀表內部可連續使用四年以上
16、傳輸距離：傳感器至顯示儀距離可達500m
dn500的供水流量計儀表分類
現場顯示型
本智能流量計是采用先進單片微機技術設計的新型流量計顯示儀表，與脈衝信號輸出的流量傳感器（如渦輪、旋渦）配套。可顯示瞬時流量和累計總量。累計流量：八位數字，小數點後麵3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示精度：±1個顯示單位。信號輸出：脈衝輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線製）內置2節3V鋰電池並聯供電。當電壓低於2.7V時出現欠壓指示，隔爆型。小信號切除功能。
B、脈衝輸出型
工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一種供電電源）。信號傳輸距離：小於250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完後，把放大器擰到渦輪流量傳感器上，用手擰到感覺放大器到底後再把鎖緊螺母帶緊。接線：脈衝輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈衝輸出和其它顯示儀或設備連接，屏蔽接地。
C、4～20mA輸出型
工作電壓：外供電+24VDC（兩線製）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器*大流量，流量範圍見渦輪流量傳感器銘*。信號傳輸距離：小於250米。安裝：渦輪流量傳感器安裝完後，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手擰到感覺放大器已經到底後把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。
D、分體遠傳顯示型
工作電壓：外電源供電220VAC信號傳輸距離：小於250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出並能與計算機連接
dn500的供水流量計型譜
| 型號 | 代碼 | 說明 |
| LWGY | 渦輪流量計 | |
| 公稱通徑 | 4 | 4mm |
| 6 | 6mm | |
| ---- | ---- | |
| 150 | 150mm | |
| 200 | 200mm | |
| 類型 | N | 傳感器型：+12V或24V供電，輸出三線製脈衝信號 |
| A | 變送器型：+24V供電，輸出二線製4～20mA | |
| B | 智能型：鋰電池供電，現場顯示無信號輸出 | |
| C | 智能型：+24V供電，現場顯示並輸出二線製4～20mA | |
| C1 | 智能型：+24V供電，現場顯示並帶有RS486通訊協議 | |
| C2 | 智能型：+24V供電，現場顯示並帶有HART通訊協議 | |
| 精度等級 | 05 | 0.5級 |
| 10 | 1.0級 | |
| 02 | 0.2級（協商訂貨，生產周期較長） | |
| 渦輪類型 | W | 擴展測量範圍 |
| S | 標準測量範圍 | |
| 材質 | S | 304不鏽鋼 |
| L | 316（L）不鏽鋼 | |
| 防爆 | N | 非防爆型 |
| E | 防爆型，ExdⅡBT6 | |
| 壓力等級 | N | 常規(參照工作壓力表) |
| H（X） | 高壓(參照工作壓力表) |
例如，選用一台法蘭連接式非防爆型渦輪流量計測量水，需要脈衝信號輸出，管道為DN40，要求精度0.5級，304不鏽鋼材質，儀表耐壓16MPa測量範圍為標準量程，其產品型號應為：LWGY-40（FL） /05/S/S/N/H16
dn500的供水流量計的工作原理
圖所示為渦輪流量傳感器結構簡圖，由圖可見，當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈衝信號，經放大器放大後，送至顯示儀表顯示。
渦輪流量計的流量方程可分為兩種：實用流量方程和理論流量方程。
實用流量方程
q v =f/K 公式 1
q m =qvρ 公式 2
式中qv,qm……分別為體積流量，m³/s，質量流量，kg/s;
f……流量計輸出信號的頻率，Hz;
K……流量計的儀表係數，P/m³。
流量計的係數與流量（或管道雷諾數）的關係曲線如圖所示。由圖可見，儀表係數可分為二段，即線性段和非線性段。線性段約為其工作段的三分之二，其特性與傳感器結構尺寸及流體粘性有關。在非線性段，特性受軸承摩擦力，流體粘性阻力影響較大。當流量低於傳感器流量下限時，儀表係數隨著流量迅速變化。壓力損失與流量近似為平方關係。當流量超過流量上限時要注意防止空穴現象。結構相似的 TUF 特性曲線的形狀是相似的，它僅在係統誤差水平方麵有所不同。
傳感器的儀表係數由流量校驗裝置校驗得出，它完全不問傳感器內部流體機理，把傳感器作為一個黑匣子，根據輸入（流量）和輸出（頻率脈衝信號）確定其轉換係數，它便於實際應用。但要注意，此轉換係數（儀表係數）是有條件的，其校驗條件是參考條件，如果使用時偏離此條件係數將發生變化，變化的情況視傳感器類型，管道安裝條件和流體物性參數的情況而定。
dn500的供水流量計產品特點
1、無可動部件，長期穩定，結構簡單便於安裝和維護;
2、高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
3、重複性好，短期重複性可達0.05%～0.2%
4、輸出脈衝頻率信號，適用總量計量及與計算機連接，無零點漂移，抗幹擾能力強；
5、可獲得很高的頻率信號（3～4kHz），信號分辨力強；
6、範圍度款，中大口徑可達1:20，小口徑為1:10；
7、結構緊湊輕巧，安裝維護方便，流通能力大；
8、適用高壓測量，儀表表體上不必開孔，易製成高壓型儀表；
9、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等;
10、可製成插入型，適用於大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
