腐蝕性汙水流量計,防堵汙水流量計
點擊次數：2286 發布時間：2020-12-24 06:28:16
腐蝕性汙水流量計概述
腐蝕性汙水流量計特點
1、適用於各種導電液體的流量測量，如自來水、汙水、泥漿、紙漿、各類飲料、化學原料、 粘稠液體和懸浮液。
2、測量結果不受溫度、壓力、密度、電導率等介質物理特性和工況條件的影響，其輸出信號與被測流體的體積流量成正比。
3、強腐蝕性、強磨損性介質具有良好的適應性。
4、具有優異的量程比，在低流速或流量變化幅度較大的應用領域(如自來水行業)具有良好的適用性。
5、具有正/反雙向流量測量功能。
腐蝕性汙水流量計工作原理
電磁流量計的基本測量原理是基於法拉*電磁感應定律，即導體在磁場中做切割磁力線運動時，在其兩端產生感應電動勢，如圖所示。流量計的測量管是由內襯絕緣材料的非導磁合金短管製作，兩隻電*沿管徑方向穿通管壁固定在測量管上，其電*頭與襯裏內表麵基本齊平。勵磁線圈由雙向方波脈衝勵磁時，將在與測量管軸線垂直的方向上產生磁通量密度為B的工作磁場，此時，如果具有一定電導率的流體流經測量管，將切割磁力線，並感應出電動勢E。電動勢E正比於磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電*檢出並通過電纜送至轉換器，轉換器將流量信號放大處理後，可顯示流體流量，並能輸出脈衝、模擬電流等信號，用於流量的控製和調節。
其原理公式為:
E=KBDV
式中:
E -------- 為電*間的信號電壓
B -------- 磁通密度(T)
D -------- 測量管內徑
V -------- 平均流速(m/s)
K -------- 儀表係數
式中k, D為常數，由於勵磁電流是恒流，故B也是常數，則由E=KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積Q成線性關係。因此，隻要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。
由E=KBDV可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至於流動狀態隻要符合軸對稱流動(如層流或者紊流)就不會影響測量結果。因此說電磁流量計是一種真正的體積流量計。隻要用普通的水實際標定後，就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，並且有*高的可靠性。

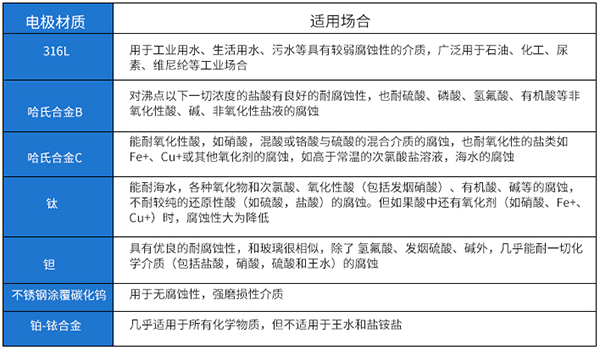

腐蝕性汙水流量計電*、接地環材料的選擇
應根據被測流體的腐蝕性來選擇電*的材料，請查有關腐蝕手冊，對於特殊流體應作試驗。
腐蝕性汙水流量計內襯材料的選擇
如電*一樣，對於不同的介質，由於其腐蝕性、溫度、磨損性不同，所以要有針對性的選擇內襯材料，下表是常用襯裏材料的性能及其適用範圍
腐蝕性汙水流量計主要結構
電磁流量計由傳感器和轉換器兩部分組成(如下圖所示)。
傳感器主要由測量管、電*、勵磁線圈、絕緣襯裏、殼體等部分組成。
腐蝕性汙水流量計的主要優點如下
1)電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗*低的流量儀表之一。
2)可測量贓汙介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由於儀表測量管內部無阻礙流動部件，與被測流體接觸的隻是測量管內襯和電*，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質;采用耐磨橡膠做內襯，就特別適合於測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3)電磁流量計是一種體積流量測量儀表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率(在一定範圍)的影響。因此，電磁流量計隻需經水標定後，就可心用來測量其它導電性液體的流量。
4)電磁流量計的輸出隻與被測介質的平均流速成正比，而與對稱分布下的流動狀態(層流或湍流)無關。所以電磁流量計的量程範圍*寬，其測量範圍度可達100:1，有的甚至達1000:1的可運行流量範圍。
5)電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。
6)工業用電磁流量計的口徑範圍*寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備，為電磁流量計的應用和發展奠定了基礎。
電磁流量計目前仍然存在的主要不足如下。
1)不能用來測量氣體、蒸汽以及含有大量氣體的液體。
2)不能用來測量電導率很低的液體介質，如對石油製品或有機溶劑等介質，目前電磁流量計還無能為力。
3)普通工業用電磁流量計由於測量管內襯材料和電氣絕緣材料的限製，不能用於測量高溫介質;如未經特殊處理，也不能用於低溫介質的測量，以防止測量管外結露(結霜)破壞絕緣。
4)電磁流量計易受外界電磁幹擾的影響。
針對生產中防腐汙水流量計問題的解決案例分析 化工廠防腐汙水流量計為慢流量測量提供了一種新穎的解決方案 腐蝕性汙水流量計對於測量流體介質溫度影響分析說明 腐蝕性汙水流量計勵磁係統研製的實驗與測試 腐蝕性汙水流量計的優點及設計選型時考慮因素 腐蝕性汙水流量計在汙水流量測量中有什麽優勢 關於腐蝕性汙水流量計廠家的校驗周期 耐腐蝕汙水流量計的優點及設計選型時考慮因素 耐腐蝕汙水流量計調試期與運行期常見故障的分析處理 HART協議在耐腐蝕汙水流量計中的實現 化工生產裝置中耐腐蝕汙水流量計選型指導原則簡介 耐腐蝕汙水流量計在汙水處理流量測量中的正確的選型與應用 腐蝕性汙水流量計,工業汙水流量計價格 腐蝕汙水流量計,酸堿汙水流量計 防腐汙水流量計,dn150汙水流量計 耐腐蝕汙水流量計,工業汙水流量計價格 耐腐蝕汙水流量計的特點與安裝要求 防腐汙水流量計,汙水流量測量用什麽流量計 防腐汙水流量計,工業汙水流量計價格 耐腐蝕汙水流量計,汙水流量計dn200 防腐汙水流量計,汙水廠進水流量計 防腐汙水流量計,養殖場汙水流量計 防腐汙水流量計,dn300汙水流量計 腐蝕性汙水流量計,防堵汙水流量計 腐蝕汙水流量計,測汙水流量計 耐腐蝕汙水處理流量計在測量不同的混合液體時需要關注的問題 堿性汙水防腐流量計在纖維素浸漬工藝中的應用 耐腐蝕汙水專用流量計在漿液中的使用及襯裏的選擇 腐蝕性汙水流量計的電磁兼容性分析與選型 腐蝕性汙水流量計
電磁流量計采用***新技術。利用恒流低頻三值矩形波或雙頻矩形波勵磁，既有矩形波磁場的優點，又克服了正弦波磁場的缺點；還可以消除電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；並有*好的零點穩定性和不受流體噪聲幹擾影響。從而具有高穩定性、高可靠性的特點。防腐型智能電磁流量計測量原理是基於法拉*電磁感應定律，防腐型智能電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流量計。防腐型智能電磁流量計傳感器主要組成部分是：測量管、電*、勵磁線圈、鐵芯與磁軛殼體。防腐型智能電磁流量計主要用於測量封閉管道中的導電液體和漿液中的體積流量。如水、汙水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等。
電磁流量計廣泛應用於石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保汙水總量控製、造紙、醫藥、食品等工、農業部門的生產工藝過程流量測量和控製；適用於導電液體的總量計量。
腐蝕性汙水流量計特點
1、適用於各種導電液體的流量測量，如自來水、汙水、泥漿、紙漿、各類飲料、化學原料、 粘稠液體和懸浮液。
2、測量結果不受溫度、壓力、密度、電導率等介質物理特性和工況條件的影響，其輸出信號與被測流體的體積流量成正比。
3、強腐蝕性、強磨損性介質具有良好的適應性。
4、具有優異的量程比，在低流速或流量變化幅度較大的應用領域(如自來水行業)具有良好的適用性。
5、具有正/反雙向流量測量功能。
腐蝕性汙水流量計工作原理
電磁流量計的基本測量原理是基於法拉*電磁感應定律，即導體在磁場中做切割磁力線運動時，在其兩端產生感應電動勢，如圖所示。流量計的測量管是由內襯絕緣材料的非導磁合金短管製作，兩隻電*沿管徑方向穿通管壁固定在測量管上，其電*頭與襯裏內表麵基本齊平。勵磁線圈由雙向方波脈衝勵磁時，將在與測量管軸線垂直的方向上產生磁通量密度為B的工作磁場，此時，如果具有一定電導率的流體流經測量管，將切割磁力線，並感應出電動勢E。電動勢E正比於磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電*檢出並通過電纜送至轉換器，轉換器將流量信號放大處理後，可顯示流體流量，並能輸出脈衝、模擬電流等信號，用於流量的控製和調節。
其原理公式為:
E=KBDV
式中:
E -------- 為電*間的信號電壓
B -------- 磁通密度(T)
D -------- 測量管內徑
V -------- 平均流速(m/s)
K -------- 儀表係數
式中k, D為常數，由於勵磁電流是恒流，故B也是常數，則由E=KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積Q成線性關係。因此，隻要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。
由E=KBDV可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至於流動狀態隻要符合軸對稱流動(如層流或者紊流)就不會影響測量結果。因此說電磁流量計是一種真正的體積流量計。隻要用普通的水實際標定後，就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，並且有*高的可靠性。
腐蝕性汙水流量計電*、接地環材料的選擇
應根據被測流體的腐蝕性來選擇電*的材料，請查有關腐蝕手冊，對於特殊流體應作試驗。
腐蝕性汙水流量計內襯材料的選擇
如電*一樣，對於不同的介質，由於其腐蝕性、溫度、磨損性不同，所以要有針對性的選擇內襯材料，下表是常用襯裏材料的性能及其適用範圍
腐蝕性汙水流量計主要結構
電磁流量計由傳感器和轉換器兩部分組成(如下圖所示)。
傳感器主要由測量管、電*、勵磁線圈、絕緣襯裏、殼體等部分組成。
腐蝕性汙水流量計的主要優點如下
1)電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗*低的流量儀表之一。
2)可測量贓汙介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由於儀表測量管內部無阻礙流動部件，與被測流體接觸的隻是測量管內襯和電*，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質;采用耐磨橡膠做內襯，就特別適合於測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3)電磁流量計是一種體積流量測量儀表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率(在一定範圍)的影響。因此，電磁流量計隻需經水標定後，就可心用來測量其它導電性液體的流量。
4)電磁流量計的輸出隻與被測介質的平均流速成正比，而與對稱分布下的流動狀態(層流或湍流)無關。所以電磁流量計的量程範圍*寬，其測量範圍度可達100:1，有的甚至達1000:1的可運行流量範圍。
5)電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。
6)工業用電磁流量計的口徑範圍*寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備，為電磁流量計的應用和發展奠定了基礎。
電磁流量計目前仍然存在的主要不足如下。
1)不能用來測量氣體、蒸汽以及含有大量氣體的液體。
2)不能用來測量電導率很低的液體介質，如對石油製品或有機溶劑等介質，目前電磁流量計還無能為力。
3)普通工業用電磁流量計由於測量管內襯材料和電氣絕緣材料的限製，不能用於測量高溫介質;如未經特殊處理，也不能用於低溫介質的測量，以防止測量管外結露(結霜)破壞絕緣。
4)電磁流量計易受外界電磁幹擾的影響。
