氨氣流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LUGB
- 測量範圍：5-11000m³/h
- 精度等級：1.5級、1.0級
- 公稱通徑：DN20~DN1200
- 適用介質：氣體、液體、蒸汽
- 工作壓力：1.6MPa~10MPa
- 工作溫度：-80℃~450℃
- 供電方式：24VDC 鋰電池
- 訂貨號：WHGYEKOYZ298
氨氣流量計概述
渦街流量計是采用壓電應力式傳感器，性能可靠性高，可在-20℃～+250℃的流體溫度範圍內工作。工作壓力損失較小，量程範圍寬，對空氣測量量程比可達30比1，渦街流量計測量技術成熟的產品。具備了模擬標準信號、數字脈衝信號輸出，可以與計算機等數字係統配套使用，是一種比較先進、理想的測量儀器。
渦街流量計廣泛用於工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質，精度高，在測量流體體積流量時不受流體密度、壓力、溫度、粘度等參數的影響，可靠性高，維護量小，能長期穩定。
氨氣流量計產品優勢
1、不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
2、安全防爆，適用於惡劣環境。
3、無可動部件、無空洞縫隙設計，產品無磨損、耐髒汙，無需機械維修，使用壽命長。
4、采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
5、電流輸出均為電隔離型，具有良好的共模幹擾抑製能力。
6、同時顯示流量值與累計流量值，不必輪流切換。
7、采用抗振探頭，有效消除外界振動影響。
8、電路采用表麵貼裝工藝，結構緊湊，可靠性高。
9、采用分體式信號轉換器，電纜*長10米。
10、量程比寬達20:1。
11、整體結構設計合理，動態測量範圍寬，壓力損失小。
12、分體式渦街流量計采用不鏽鋼材質，可適用於腐蝕性介質的測量。
13、現場液晶顯示，脈衝、4-20mA輸出或485通訊，可與工業自動化係統連接。
氨氣流量計參數
1、溫度範圍：壓電式 -40℃ ~ 350℃ 電容式 -60℃ ~ 450℃
2、壓力規格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高壓力規格可特殊定做
3、範 圍 度：正常範圍1：10 擴展後範圍1：15
4、壓力損失係數：Cd≤2.6
5、係統測量精度：液體、氣體 示值的±1%，蒸汽 示值的±1.5%，插入式流量計 示值的±2.5%
6、供電電壓：傳感器 +12VDC 或+24VDC 變送器 +24VDC 現場顯示型 儀表自帶3.6V鋰電池
7、輸出信號：傳感器 脈衝頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V 變送器 兩線製4 ~ 20mA.DC電流信號
8、允許振動加速度：壓電式 ≤0.2g 電容式 ≤1.0g
9、環境溫度：傳感器 -30℃ ~ 65℃，變送器、現場顯示 -10℃ ~ 50℃
10、環境濕度：相對濕度5 ~ 85%
11、信號遠傳距離：≤500m
12、信號線接口：內螺紋M20×1.5
13、直管段長度：上遊≥10D 下遊≥5D
14、防爆等級：( ia )ⅡCT2 - T5本安防爆
15、防護等級：普通型 IP65 潛水型IP68
16、儀表材質：儀表外殼采用鋁合金，表體部分采用不鏽鋼304材質,也可根據用戶要求采用特殊
氨氣流量計的工作原理
在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。
旋渦列在旋渦發生體下遊非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流麵寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關係式:
f=StV/d 公式(1)
式中：
f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數（無量綱數）
V－流體的平均流速
d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，
圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關係。
在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量範圍度。隻要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈衝數與體積量之比，稱為儀表常數（K），見式（2）
K＝N/Q（1/m³） 公式（2）
式中：K＝儀表常數（1/m³）。
N＝脈衝個數
Q＝體積流量（m³）
氨氣流量計口徑流量表

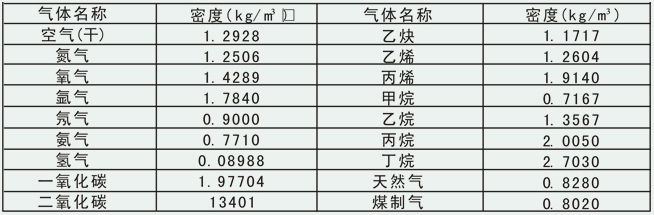

氨氣流量計氣體密度表
氨氣流量計外形尺寸
氨氣流量計選型說明
氨氣流量計的安裝設計
儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至會損壞儀表。
（一）安裝環境要求：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4．渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下遊2D處加設管道緊固裝置，並加防振墊，加強抗振效果。
5．儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二）儀表管道安裝要求：
1．渦街流量計對安裝點的上下遊直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下遊直管段長度要求見圖(三)
DN為儀表工稱口徑
注:調節閥盡可能不安裝在渦街流量儀表的上遊,而應安裝在渦街流量儀表的下遊10D處。
2．上、下遊配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關係
0.98Db≤Dp≤1.05Db
上、下遊配管應與流量儀表表體內徑同心，它們之間的不同軸度應小於0.05Db
3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm
4．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下遊3-5D處，測溫孔應設置在下遊6-8D處，見圖（七）。D為儀表工稱口徑，單位：mm
5．儀表在在管道上可以水平、垂直或傾斜安裝。
6．測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a所示
7．測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處
如圖（四）b所示
8．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印製電路板的絕緣阻抗，影響儀表正常工作。
氨氣流量計的配線設計
一. 輸出頻率信號的三線製渦街流量儀表配線設計
輸出頻率信號的三線製流量傳感器采用DC24V或DC12V電源供電，一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。傳感器端子接線見圖
二.輸出標準4~20mA電流信號的兩線製渦街流量儀表配線設計
輸出標準4~20mA電流信號的兩線製變送器采用DC24V電源供電，一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。變送器端子接線見圖
三．帶RS-485通訊接口功能的渦街流量儀表配線設計
帶RS-485通訊功能的渦街流量儀表采用DC24V電源供電，與其它設備之間采用四線製傳輸方式。儀表端子接線見圖
四．防暴型渦街流量儀表配線設計
LUGB/E三線製脈衝輸出型渦街流量儀表與LB978齊納安全柵相連、LUGB/E兩線製標準4~20mA電流輸出型渦街流量儀表與LB987S齊納安全柵相連可構成本質安全型防爆係統，產品防爆標誌為Ex ia Ⅱ CT2-T5。本安防爆型渦街流量傳感器/變送器與防爆安全柵和積算係統等關聯設備的接線性請參看防爆安全柵廠家提供的接線說明和以下所示圖
注意事項：
（1）防爆型傳感器和變送器安裝於危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所。
（2）傳感器和變送器應有可靠接地，防爆地線不得與強電係統保護接地共用。
