管道汙水流量計
點擊次數：2148 發布時間：2020-12-24 07:34:58

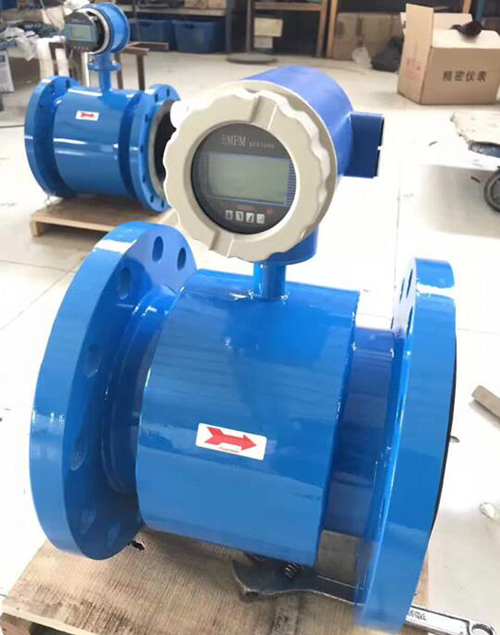

管道汙水流量計是由直接接觸管道介質的傳感器和上端信號轉換器兩部分構成。它是基於法拉*電磁感應定律工作的，用來測量電導率大於3μs/cm的導電液體的流量，是一種測量導電介質流量的儀表。除了可以測量一般導電液體的流量外，還可以用於測量強酸、強堿等強腐蝕性液體和均勻含有液固兩相懸浮的液體，如泥漿、礦漿、紙漿等。
管道汙水流量計性能特點
1、流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關係，因此測量精度高。
2、測量管道內無阻流件，因此沒有附加的壓力損失;
3、測量管道內無可動部件，因此傳感器壽命*長。
4、由於感應電壓信號是在整個充滿磁場的空間中形成的，是管道載麵上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
5、傳感器部分隻有內襯和電*與被測液體接觸，隻要合理選擇電*和內襯材料，即可耐腐蝕和耐磨損。
6、轉換器采用國際單片機和表麵貼裝技術，性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量、瞬時流量、流速、流量百分比等。
7、雙向測量係統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。
管道汙水流量計技術參數
1、公稱通徑:管道式四氟襯裏：DN10～DN600；管道式橡膠襯裏：DN40～DN1200；（特殊規格可定製）
2、流動方向：正，反，淨流量；
3、量程比：150：1；
4、重複性誤差：測量值的±0.1%；
5、精度等級：管道式：0.5級，1.0級；
6、被測介質溫度：普通橡膠襯裏：－20～+60℃;高溫橡膠襯裏：－20～+90℃;聚四氟乙稀襯裏：－30～+100℃;高溫型四氟襯裏：－20～+180℃；
7、額定工作壓力：DN6－DN80：≤1.6MPa；DN100－DN250：≤1.0MPa；DN300－DN1200：≤0.6MPa；（高壓可定製）；
8、流速範圍：0.1－15m/s；
9、電導率範圍：被測流體電導率≥5μs/cm；
10、電流輸出：0～10mA：0～1.5kΩ；4～200mA：0～750 kΩ；負載電阻；
11、數字輸出頻率：上限可在1～5000HZ之間；
12、數字輸出方式：輸出頻率內設定帶光電隔離的晶體管集電*開路雙向輸出；
13、集電**大電流：外接電源≤35V導通時集電**大電流為250mA；
14、供電電源：AC220V或DC24V；
15、要求直管段長度：上遊≥5DN，下遊≥2DN；
16、連接方式：流量計與配管之間均采用法蘭連接；
17、連接尺寸：法蘭連接尺寸應符合GB11988規定；
18、防爆等級：mdIIBT4；
19、防護等級：IP65，特殊訂製*高可達IP68；
20、環境溫度：－25～+60℃；
21、相對溫度：5%～95%；
22、消耗總功率：小於20W；
23、信號輸出：4-20mA(負載0-750Ω)，脈衝/頻率，控製電平；
24、供電電源：AC220V，允差15%；或DC24V，紋波≤5%；
25、通訊輸出：RS 485，MODBUS協議，HART協議，Profibus-DP協議；
管道汙水流量計範圍選擇
管道汙水流量計內襯材料的選擇
應根據被測介質的腐蝕性磨損性和溫度來選擇內襯材料
管道汙水流量計電*的選擇
應根據被測流體的腐蝕性來選擇電*的材料，請查有關手冊，對於特殊流體應作腐蝕性試驗
管道汙水流量計型譜
汙水管道計量表安裝 在測量管道流量中如何正確選型合適的汙水管道流量計 關於無壓管道汙水流量計製造技術 錨噴豎井在汙水管道流量計井中的應用 管道式汙水流量計,酸堿汙水流量計 關於造成管道式汙水流量計誤差的主要三類影響因素分析 管道式汙水流量計操作說明鍵盤定義與顯示 管道汙水流量計,一體汙水流量計 汙水管道式流量計的零點不穩定檢查流程圖及應對措施 如何借助汙水管道流量計精確測量液體流量 汙水管道流量計適用於各種應用的經過驗證的解決方案 汙水管道流量計的漂移產生的原因及有效去除的三個方法 汙水管道流量計在水處理工程中滿管狀態測量中的產品選型 汙水管道流量計在重金屬廢水自動監測係統中的應用 管道式汙水流量計,dn500汙水流量計 管道汙水流量計,堿性汙水流量計 管道式汙水流量計,防水型汙水流量計價格 隔膜泵上的汙水管道流量計提高了流量計量精度 如何選擇合適的汙水管網流量計和開關提高測量精確性 管道式汙水流量計,dn300汙水流量計 汙水管道流量測量儀器,dn100汙水流量計 管道汙水流量計,化工汙水流量計 管道汙水流量計價格 如何有效提高汙水管道流量計使用電磁兼容性的研究分析 管道式汙水流量計,dn400汙水流量計 管道式汙水流量計,電磁汙水流量計 管道汙水流量計 管道式汙水流量計 汙水管道流量測量儀器 管道式汙水流量計,汙水流量計廠家
管道汙水流量計性能特點
1、流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關係，因此測量精度高。
2、測量管道內無阻流件，因此沒有附加的壓力損失;
3、測量管道內無可動部件，因此傳感器壽命*長。
4、由於感應電壓信號是在整個充滿磁場的空間中形成的，是管道載麵上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
5、傳感器部分隻有內襯和電*與被測液體接觸，隻要合理選擇電*和內襯材料，即可耐腐蝕和耐磨損。
6、轉換器采用國際單片機和表麵貼裝技術，性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量、瞬時流量、流速、流量百分比等。
7、雙向測量係統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。
管道汙水流量計技術參數
1、公稱通徑:管道式四氟襯裏：DN10～DN600；管道式橡膠襯裏：DN40～DN1200；（特殊規格可定製）
2、流動方向：正，反，淨流量；
3、量程比：150：1；
4、重複性誤差：測量值的±0.1%；
5、精度等級：管道式：0.5級，1.0級；
6、被測介質溫度：普通橡膠襯裏：－20～+60℃;高溫橡膠襯裏：－20～+90℃;聚四氟乙稀襯裏：－30～+100℃;高溫型四氟襯裏：－20～+180℃；
7、額定工作壓力：DN6－DN80：≤1.6MPa；DN100－DN250：≤1.0MPa；DN300－DN1200：≤0.6MPa；（高壓可定製）；
8、流速範圍：0.1－15m/s；
9、電導率範圍：被測流體電導率≥5μs/cm；
10、電流輸出：0～10mA：0～1.5kΩ；4～200mA：0～750 kΩ；負載電阻；
11、數字輸出頻率：上限可在1～5000HZ之間；
12、數字輸出方式：輸出頻率內設定帶光電隔離的晶體管集電*開路雙向輸出；
13、集電**大電流：外接電源≤35V導通時集電**大電流為250mA；
14、供電電源：AC220V或DC24V；
15、要求直管段長度：上遊≥5DN，下遊≥2DN；
16、連接方式：流量計與配管之間均采用法蘭連接；
17、連接尺寸：法蘭連接尺寸應符合GB11988規定；
18、防爆等級：mdIIBT4；
19、防護等級：IP65，特殊訂製*高可達IP68；
20、環境溫度：－25～+60℃；
21、相對溫度：5%～95%；
22、消耗總功率：小於20W；
23、信號輸出：4-20mA(負載0-750Ω)，脈衝/頻率，控製電平；
24、供電電源：AC220V，允差15%；或DC24V，紋波≤5%；
25、通訊輸出：RS 485，MODBUS協議，HART協議，Profibus-DP協議；
管道汙水流量計範圍選擇
管道汙水流量計內襯材料的選擇
應根據被測介質的腐蝕性磨損性和溫度來選擇內襯材料
| 襯裏材料 | 耐腐蝕性能 | 工作溫度 | 適用範圍 |
| 氯丁橡膠Ne | 耐一般低濃度酸堿鹽的腐蝕 | -20～70℃ | 工業用水汙水低濃度酸堿鹽 |
| 聚氨酯橡膠PO | 有*好的耐磨性能,專用於強磨損性漿液,不耐腐 | -10～60℃ |
含固體顆粒的液體(水泥漿礦漿等) |
| 聚全氟乙丙烯FEP |
1耐熱耐腐蝕性與PTFE相當 2機械強度高,抗磨損性能好 3內表光滑，不易粘附沉澱物 4有很好的耐負壓,抗真空作用 |
-40～180℃ | 除砂漿等強磨損性介質外的所有流體。與PTFE一樣,能用於飲料等有衛生要求的介質 |
| 聚四氟乙烯PTFE | 幾乎可以抵抗所有化學介質的腐蝕,抗磨損性能較差 | -40～180℃ | 不能用於負壓管道及磨損性較強的流體 |
管道汙水流量計電*的選擇
應根據被測流體的腐蝕性來選擇電*的材料，請查有關手冊，對於特殊流體應作腐蝕性試驗
| 材料 | 代號 | 耐腐蝕性能 |
| 316L不鏽鋼 | V |
1適用於工業、生活用水，原水井水，城市汙水等中性溶液 2弱腐蝕性酸、堿、鹽介質如碳酸、醋酸等 |
| 哈氏合金C | HC |
1適用於耐氧化性酸，如硝酸、混酸、鉻酸與硫酸的混合物 2耐氧化性鹽類或其它氧化劑環境的腐蝕如Fe、Cu 3對海水、堿溶液，氧化物溶液有*好的耐腐蝕性 4不適用：鹽酸 |
| 哈氏合金B | HB |
1對於非氧化酸、堿、鹽如硫酸、磷酸、氫氟酸有良好的腐蝕性 2不適用：硝酸 |
| 鈦 | Ti | 耐海水，各種氯化物忽然次氯酸鹽及多種氫氧化物的腐蝕 |
| 鉭 | Ta | 除了氫氟酸外，幾乎能耐一切化學介質的腐蝕。但價格昂貴 |
| 鉑 | Pt | 適用所有的酸堿鹽溶液（發煙硫酸及硝酸） |
| 碳化鎢 | W | 具有優異的耐磨性能，專用於泥漿、紙漿等磨損性介質 |
管道汙水流量計型譜
| 型號 | 口徑 | ||||||||
| KMLD | 15~2600 | ||||||||
| 代號 | 安裝形式 | ||||||||
| Y | 一體式 | ||||||||
| F | 分體式 | ||||||||
| 代號 | 轉換器型號 | ||||||||
| ZA | 圓形 | ||||||||
| ZB | 方形 | ||||||||
| 代號 | 輸出信號 | ||||||||
| I.4 | 4~20mA | ||||||||
| f | 頻率 1KHz | ||||||||
| Rs | 串行通訊（485） | ||||||||
| C | 控製輸出 | ||||||||
| 代號 | 防爆要求 | ||||||||
| N | 無防爆 | ||||||||
| EX | 防爆（僅適用於分體式） | ||||||||
| 代號 | 介質溫度 | ||||||||
| T1 | ≤65℃ | ||||||||
| T2 | ≤120℃ | ||||||||
| T3 | ≤180℃（僅適用於分體式） | ||||||||
| 代號 | 內襯材質 | ||||||||
| NE | 氯丁橡膠（≤65℃） | ||||||||
| PTFE | 聚四氟乙烯（≤189℃） | ||||||||
| PVC | 聚氯乙烯（≤70℃） | ||||||||
| 代號 | 電*材質 | ||||||||
| 316L | 不鏽鋼 | ||||||||
| HC | 哈氏合金C | ||||||||
| HB | 哈氏合金B | ||||||||
| Ti | 鈦 | ||||||||
| Ta | 鉭 | ||||||||
