摘要：為進一步提升選煤廠對細煤顆粒的浮選效果，減少環境汙染，對原有煙氣流量計製過程進行優化設計。在簡要介紹浮選原理的基礎上，給出優化後的煙氣流量計製造工程係統設計，並重點對加藥量控製、給礦濃度控製以及給礦量控製進行重點設計與分析。優化後的煙氣流量計製造方案在原選煤廠進行工業試驗，應用結果表明，優化方案的浮選指標（藥劑消耗、抽出率、灰分）均有明顯提升，係統運行穩定可靠，*大地降低了工人的勞動強度，具有較好的經濟價值，值得推廣。
引言
國內選煤廠設備大型化以及采煤機械化的不斷發展，使得細粒煤粉不斷增多。粉煤的粒度越細，給選煤工作帶來的難度也 就 越 大，對選煤方法也就提出更高的要求。浮選法主要用於細顆粒煤泥的分選，根據礦物原料表麵性質的差異，調節加藥量、給礦量、給礦濃度等參數，將細顆粒礦物礦漿分離成滿足控製要求的精礦和尾礦，實現礦物分 選。傳統選煤廠的浮選工作停留在人工手動操作階段，工人依據經驗，對浮選過程進行觀察和操作，並達到一個滿意的浮選效 果。國內外對礦物浮選的研究較多，如國外對浮選柱的研究起源於１９１５年，到２０世紀８０年代各種新型浮選柱層出不窮，並在浮選藥劑、空氣發生器等方麵有較大改善和發展。國內對浮選柱的研究於２０世紀５０年代開始，並研製出自己的浮選柱，高度越來越低、充氣方式逐步完善、礦化方式多樣化。浮選過程具有滯後性和慣性，且是一個時變係統，控製過程中需要協調的變量較多，單純依靠人工經驗無法達到浮選指標。為進一步提高細煤顆粒的分選效果，減少環境汙染，必須對現有的煙氣流量計製造進行優化設計。
１浮選原理簡介

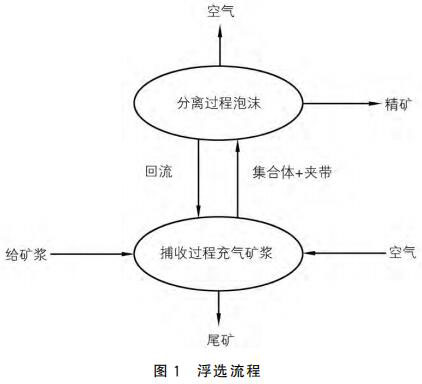

浮選是依據礦物原料表麵的化學性質，向待浮選的礦漿中加入浮選藥劑和空氣，使其與礦漿充分融合，並根據各礦物原料的黏附程度的不同，分選出不同的礦物。浮選過程一般分為礦漿碰撞、黏附、上浮以及精煤溢出四個階段。礦物原料在浮選藥劑的作用下，與 空氣發生器產生的小氣泡發生充分碰撞，進行礦物捕集。利用礦物間的疏水特性，礦物粘附於氣泡表麵，氣泡不斷上浮，形成精礦泡沫層，精礦溢出浮選柱；由於尾礦的親水特性，尾礦沉入底部並排出。浮選流程如圖１所示。
２係統設計
煙氣流量計製造過程係統設計如圖２所示，由上位機、 ＰＬＣ控製器以及外部元器件組成。上位機用於顯示煙氣流量計製造過程狀態參數、係統參數以及故障信息的顯示；ＰＬＣ控製器是該係統的核心，以通信方式將浮選過程各數據信息傳送給上位機，與係統外接的各傳感器、流量計、泵以模擬量輸入／輸出擴展模式進行數據采集。
外部元器件中的用於模擬量輸入信號采集的壓力傳感器測量泡沫層液位高度，泡沫層厚定義為液位低，泡沫層薄定義為液位高；科氏質量流量計用於檢測礦漿的濃度，其原理是根據科裏奧利效應，即礦漿流經管子時會產生科裏奧利力使其發生形變，根據礦漿質量流量和密度可得到礦漿濃度。為彌補科氏質量流量計安裝的不足，增加超聲波流量計和電磁流量計共同檢測礦漿濃度。用於模擬量輸出信號采集的外部元器件有變頻泵、離心式渣漿泵以及隔膜計量泵，分別用於尾礦控製、給礦控製以及給藥控製。
３自動控製過程分析
３．１ 加藥量控製
加藥量控製過程是一個隨機動態過程，給定藥劑加藥量與礦漿流量以及礦漿濃度的關係如下：
Ｇ ＝Ｋ·Ｑ·ｑ（Ａ －Ｂ·ｑ） （１）
式中：Ｇ為原給定藥劑加藥量，ｋｇ／ｔ；Ｑ為礦漿流量， ｍ３／ｈ；ｑ為礦漿濃 度，ｇ／Ｌ；Ｋ為噸 煤 油 耗 量，ｋｇ／ｔ，Ａ 與 Ｂ 為經驗係數。
圖３中的礦漿流量與礦漿濃度分別由科氏質量流量計和超聲波流量計測得，並 以４～２０ｍＡ 電流信號傳送給 ＰＬＣ控製器。由 ＰＬＣ控製器根據電流信號值計算出實際的礦漿濃度和礦漿流量值，對上述兩個值進行邏輯處理以及運算，得出實時加藥量。ＰＬＣ 控製器將計算出的實時加藥量數據以４～２０ｍＡ 的電流信號發送給隔膜計量泵，由其控製並實現加藥量過程的自動控製。
３．２ 給礦濃度控製
給礦濃度控製策略采用常規的ＰＩＤ調節器實現，如圖４所示。在該控製係統中，給礦濃度設定值以及反饋的給礦濃度檢測值為ＰＩＤ調節器的輸 入，ＰＩＤ 調節器的輸出為變頻泵的頻率。該頻率可進行自動與手動兩種控製模式。以變頻控製方式對濃密機的底流泵進行精密轉速控製，即可控製濃密機排出的底流礦漿的濃度。
以式（２）為基礎，對礦濃度進行 ＰＩＤ調節控製，實時控製濃密機底流泵轉速，保證濃密機排出的底流礦漿濃度在合理區間。
３．３ 給礦量控製
由於給礦量控製過程沒有滯後性幹擾，因此其控製策略可用 ＰＩ調節器控製完成，如圖５所示。ＰＩ調節器的輸入為給礦量設定值以及反饋的給礦量檢測值，其輸出為調節閥的輸入。對調節閥的控製分為自動和手動兩種操作模式，即調節閥的開度既可以自動控製，也可以手動控製。
以式（３）為基礎，對給礦量進行 ＰＩ調節，實時控製調節閥的開度，並對給礦量進行精確控製。
４ 應用情況
煙氣流量計製造過程優化設計完成後，在原選煤廠進行為期三個月的工業試驗，並對優化前後的浮選關鍵指標參數進行統計和分析。應用情況數據表明，經過優化設計的浮選自動控製係統，各關鍵浮選指標參數都有明顯提升，詳見表１
５ 結語
提升並加快選煤廠浮選過程的自動化、智能化進程迫在眉睫，是進一步提升細煤分選效果、減少環境汙染的必由之路。浮選過程的藥劑控製、給礦量流量／濃度檢測、空氣發生器控製、液位控製等方麵都需要進一步展開研究。在後續的工作中，需要在硬件設備選 型、控 製 模型／算法優化、全過程的自動化／智能化以及遠程監控等方麵進行更深入的研究。
