蒸汽流量計常見故障檢查處理和維護

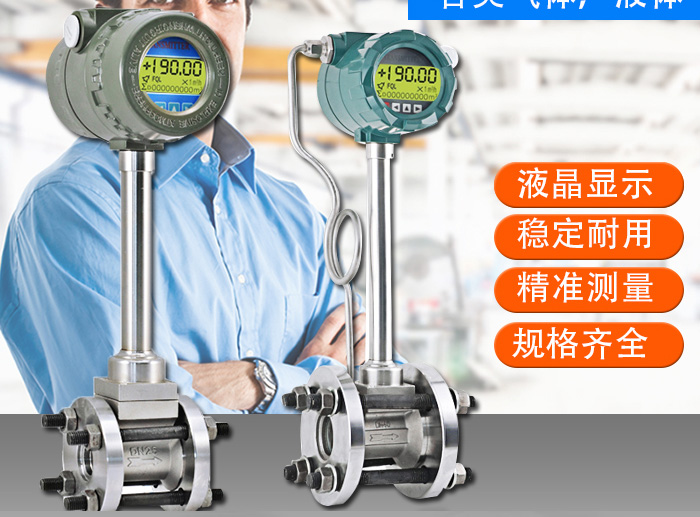

蒸汽流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度範圍內工作。有模擬標準信號,也有數字脈衝信號輸出，容易與計算機等數字係統配套使用，是一種比較先進、理想的測量儀器。但經過長時間的使用或不正確的操作都會使設備出現故障。那麽**我們來盤點下蒸汽流量計常見故障及相應的處理方法。

1、通電後流量傳感器無信號輸出

可能的故障原因及處理方法：

1）管道內工藝介質沒有流動。通知工藝操作人員打開閥門。

2）管道內工藝介質有流動但流速偏低。儀表選型失誤致使口徑過大，隻能換表。

3）如果工藝狀態正常，可能儀表出現故障，可逐級檢查維修。漩渦頻率檢測元件即探頭目前主要為壓電式，用萬用表200Mf~檔測量探頭的絕緣阻值，常溫下應為10～IOOM~。用萬用表2n檔，測量探頭的電容值，空載時電容應為0．15～0．35nF之間恒定不變。在放大板電路上設置有信號檢i貝0點，用示波器逐一檢測各點波形，一般在施密特觸發器前的檢測點，信號波形應為幅值不等的正弦波，在施密特觸發器後信號波形為方波。

4）傳感器供電不正確。檢查由流量積算儀送給傳感器的+12VDC或+24VDC是否正常。

5）經檢查如果一次儀表正常，說明故障在二次儀表，可檢查二次儀表的故障。



2、管道內無流量時傳感器有信號輸出可能的故障原因及處理方法：

1）管道振動較大使傳感器輸出假信號。找到振動源，消除管道振動或對工藝管線進行減振處理。

2）接地不良，引入幹擾，出現假信號。檢查接地電阻，應不大於10Q，否則處理接地。

3）傳感器增益過大。調整增益電位器至合適的值。

4）存在工頻幹擾。檢查傳感器輸出的信號頻率，如是50Hz，說明流量計附近有大功率的電機或比較強的電場，應采取一定措施減弱幹擾或加強對信號線的屏蔽處理。



3、正常流量時傳感器輸出信號不穩定

1）管道存在無規律的振動。找到振動源，消除管道振動或對工藝管線進行減振處理。

2）放大板增益不正確。用示波器檢查輸出信號的波形，如果出現多波形、丟波形的情況，說明放大板工作不正常，多波形說明增益過大，丟波形說明增益過小，可以適當調整放大板的增益。



日常使用過程中應注意的問題

1、流量計更換零部件以及工藝管道的磨損等情況，均可能影響K係數，故渦街流量計更換零部件以後需重新標定，確保K係數的準確。

2、流量計使用一段時間後，若被測介質為附著性較強的液體， 漩渦發生體容易被一層附著物包圍，應定期清洗渦街流量計的發生體。

3、定期檢查接地和屏蔽情況，消除外界幹擾。

4、若工作環境潮濕，應定期烘幹或作防潮處理。
