氫氣流量測量用什麽流量計
點擊次數：2425 發布時間：2020-11-06 09:12:11
氫氣流量計產品概述
根據渦街流量計的結構特點，分類為一體式渦街流量計和分體式渦街流量計兩種。法蘭卡裝渦街流量計。
一體式渦街流量計是集流量傳感器、溫度傳感器、壓力傳感器和顯示儀於一體的渦街流量計，具有智能溫度、壓力補償功能，自帶3.6V高能電池或24VDC（通常在需要脈衝信號輸出、二線製4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）、工作壓力（MPa）、瞬時標況體積流量（m³/h）和累計標況體積流量（m³）。
分體式渦街流量計由流量傳感器、溫度傳感器、壓力傳感器和智能流量顯示積算儀四部分組成，具有智能溫度、壓力補償功能，由智能流量顯示積算儀遠程顯示介質溫度（℃）、工作壓力（MPa）、瞬時標況體積流量（m³/h）和累計標況體積流量（m³）。
當隻要求測量工況體積流量時（我們將其定義為簡配型，通常適用於介質溫度和工作壓力基本恒定的場合），無論是一體式還是分體式，均不具有智能溫度、壓力補償功能，也無溫度傳感器和壓力傳感器的配置，此時隻顯示瞬時工況體積流量（m³/h）和累計工況體積流量（m³）。
氫氣流量計參數
1、測量介質：氣體、液體、蒸汽
2、連接方式：法蘭卡裝式、法蘭式、插入式
3、口徑規格：法蘭卡裝式口徑選擇 25,32,50,80,100
4、法蘭連接式口徑選擇：100,150,200
5、流量測量範圍：正常測量流速範圍 雷諾數1.5×104～4×106；氣體5～50m/s；液體0.5～7m/s；
6、測量精度：1.0級 1.5級
7、被測介質溫度:常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃
8、輸出信號：脈衝電壓輸出信號 高電平8～10V 低電平0.7～1.3V
9、脈衝占空比約50%,傳輸距離為100m
10、脈衝電流遠傳信號：4～20 mA,傳輸距離為1000m
11、儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
12、材質：不鏽鋼, 鋁合金
13、電源：DC24V或鋰電池3.6V
14、防爆等級：本安型iaIIbT3-T6，
15、防護等級：IP65
氫氣流量計的配線設計
一. 輸出頻率信號的三線製渦街流量計配線設計
輸出頻率信號的三線製流量傳感器采用DC24V或DC12V電源供電，一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。傳感器端子接線見圖
二.輸出標準4~20mA電流信號的兩線製渦街流量計配線設計
輸出標準4~20mA電流信號的兩線製變送器采用DC24V電源供電，一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。變送器端子接線見圖
三．帶RS-485通訊接口功能的渦街流量計配線設計
帶RS-485通訊功能的渦街流量計采用DC24V電源供電，與其它設備之間采用四線製傳輸方式。儀表端子接線見圖
四．防暴型渦街流量儀表配線設計

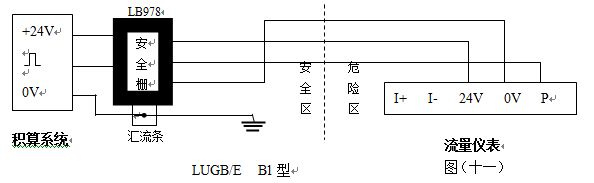

LUGB/E三線製脈衝輸出型渦街流量儀表與LB978齊納安全柵相連、LUGB/E兩線製標準4~20mA電流輸出型渦街流量儀表與LB987S齊納安全柵相連可構成本質安全型防爆係統，產品防爆標誌為Ex ia Ⅱ CT2-T5。本安防爆型渦街流量傳感器/變送器與防爆安全柵和積算係統等關聯設備的接線性請參看防爆安全柵廠家提供的接線說明和以下所示圖
注意事項：
（1）防爆型傳感器和變送器安裝於危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所。
（2）傳感器和變送器應有可靠接地，防爆地線不得與強電係統保護接地共用。
氫氣流量計對直管段的要求
傳感器對安裝點的上下遊直管段有一定要求，否則會影響測量精度。
若傳感器安裝點的上遊有>15°漸縮管，傳感器上遊應有不小於15D的等徑直管段，下遊應有不小於5D的等徑直管段。
若傳感器安裝點的上遊有>15°漸擴管，傳感器上遊應有不小於18D的等徑直管段，下遊應有不小於5D的等徑直管段。
若傳感器安裝點的上遊有90°彎並沒有或T形接頭，傳感器上遊應有不小於20D的等徑直管段，下遊應有不小於5D的等徑直管段。
若傳感器安裝點的上遊在同一平麵上有二個90°彎頭，傳感器上遊應有不小於25D的等徑直管段，下遊應有不小於5D的等徑直管段。
若傳感器安裝點的上遊在不同平麵上有二個90°彎頭，傳感器上遊應有不小於40D的等徑直管段，下遊應有不小於5D的等徑直管段。
流量調節閥或壓力調節閥盡量安裝在傳感器的下遊5D以遠處，若必須安裝在傳感器的上遊，傳感器上遊應有不小於50D的等徑直管段，下遊應有不小於5D的等徑直管段。
氫氣流量計工作原理
在流體管道中，垂直插入一個柱形阻擋物，在其後部（相對於流體流向）兩側就會交替地產生旋渦。隨著流體向下遊流動形成旋渦列，我們稱之為卡門渦街。我們把產生旋渦的柱形阻擋物定義為旋渦發生體實驗證明，在一定條件下旋渦的分離頻率與流體的流速成線性關係。因而，隻要檢測出旋渦分離的頻率，即可計算出管道內流體的流速或流量。渦街流量計即是根據這一原來製造。
氫氣流量計產品特點
1、不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
2、安全防爆，適用於惡劣環境。
3、無可動部件、無空洞縫隙設計，產品無磨損、耐髒汙，無需機械維修，使用壽命長。
4、采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
5、穩壓補償一體化設計。
6、電流輸出均為電隔離型，具有良好的共模幹擾抑製能力。
7、同時顯示流量值與累計流量值，不必輪流切換。
8、采用抗振探頭，有效消除外界振動影響。
9、電路采用表麵貼裝工藝，結構緊湊，可靠性高。
10、采用分體式信號轉換器，電纜*長10米。
11、量程比寬達20:1。
12、整體結構設計合理，動態測量範圍寬，壓力損失小。
13、分體式渦街流量計采用不鏽鋼材質，可適用於腐蝕性介質的測量。
14、現場液晶顯示，脈衝、4-20mA輸出或485通訊，可與工業自動化係統連接。
訂貨須知：
1、介質：名稱、成分、狀態、導電性或電導率；
2、工作狀態*高、正常、*低溫度（℃）；
3、工作狀態*高、正常、*低壓力（Mpa）；
4、管道內外徑（DN），*小、正常、*大流量（m3/h）；
5、腐蝕性、磨損性，是否有負壓；
6、安裝要求及環境：一體還是分體，信號輸出，通訊方式，供電電源；
7、安裝環境：防護等級和防爆要求。
交貨期承諾
1、產品交貨期按客戶要求執行，若有特殊要求，需提前完工的，我公司可根據生產情況特別組織生產、安裝，力爭滿足客戶需求。
2、產品交貨時，我公司向用戶提供下列文件：
①產品使用說明書
②外購件材質說明書
③產品合格證
產品價格承諾
1、為了保證產品的高可靠性和先進性，傳動係統的選材均選用國際優質名*產品。
2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以*優*低的價格提供給客戶。
產品質量承諾
1、產品的製造和檢測均有質量記錄和檢測資料。
2、對產品性能的檢測，我們對產品進行全過程、全性能檢查，待產品被確認合格後再裝箱或打包裝。
服務承諾：我們本著“一切追求高質量，以用戶滿意為宗旨”的精神，嚴格按合同要求及產品技術規範為用戶提供相關服務，*大限度地滿足用戶需求。以“熱情做好售前、售中、售後服務”的原則向您鄭重承諾。
